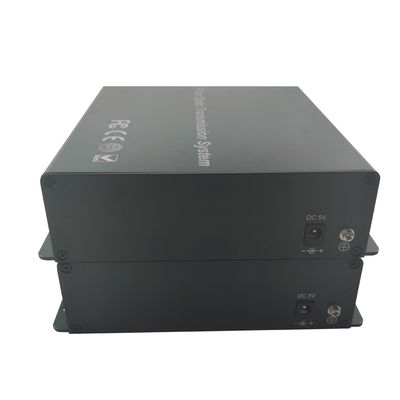

맞춤형 3G SDI 및 데이터-광섬유 컨버터 익스텐더 (1GB 이더넷 포함)

* 단일 파이버를 통해 4채널 비압축 3G-SDI, HD-SDI 또는 SD-SDI 비디오를 확장합니다.

* 1080P@60,59.94, 50,30,25,24Hz 및 1080I@60,50Hz 이상의 비디오 해상도를 지원합니다.

* SMPTE 424M, SMPTE 292M, SMPTE 259M 또는 DVB-ASI를 지원합니다.

사진

응용 분야

1. 직렬 디지털 인터페이스와 호환되는 SMPTE

2. UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4. 디지털 비디오 처리 및 편집

연결 다이어그램 참조

알림

1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 컨버터의 신호는 전력 증폭기로 출력될 수 있지만, 전력 증폭기의 오디오 소스는 광섬유 컨버터로 오디오 소스 신호를 출력할 수 없으며, 그렇지 않으면 장비가 손상됩니다.

표시기의 문제 해결

1: 전원 표시기가 비정상입니다(POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 오류가 있는지 확인하십시오.

소켓이 헐겁거나 느슨한지 여부

2: 파이버 표시기가 비정상입니다(FIBER)

답변: 광섬유 인터페이스가 헐겁고 연결되지 않았는지 확인하십시오.

광섬유가 너무 감쇠되었는지 확인하십시오.

3: 비디오 표시기가 비정상입니다(VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시기가 비정상입니다(DATA)

답변: COM 포트를 확인하고 전송 속도가 일치하는지 확인하십시오.

직렬 포트 케이블이 거꾸로 연결되었는지 확인하십시오.

주의

번개 보호, 정전기 및 접지:

장치를 설치할 때 번개로 인한 접지의 영향과 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킵니다. 광섬유 컨버터의 데이터 포트를 연결/분리할 때는 먼저 광섬유 컨버터의 전원 공급을 차단하는 것이 좋습니다.

파이버 및 광학 부품:

광섬유를 연결할 때는 주의하십시오. 광섬유 컨버터의 광학 부품은 매우 깨지기 쉬우므로 광학 부품의 손상을 피해야 합니다. 광섬유 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로우므로 광섬유 컨버터의 광학 부품과 직접적인 눈 접촉을 피해야 합니다. 광섬유 컨버터의 광 출력을 감지해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기로 구분할 수 있으며, 장비의 라벨과 섀시에 명확하게 표시되어 있습니다.
