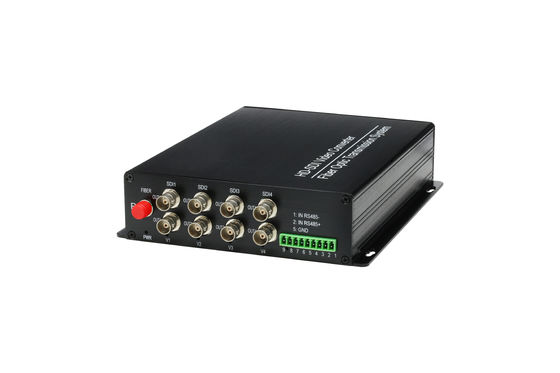

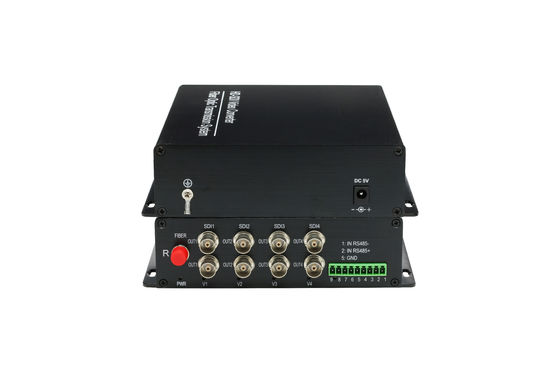

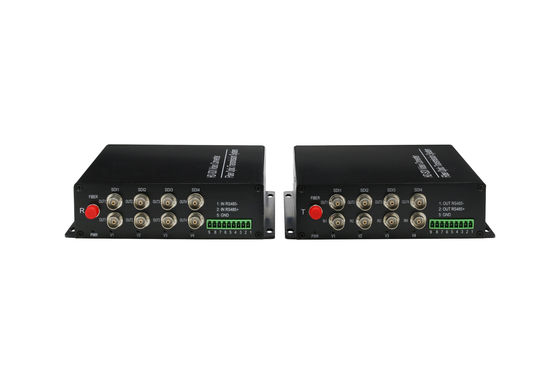

CCTV 카메라를 위한 BNC 수준의 방수 HD SDI 익스텐더, 0 ~ 20km의 광섬유 비디오 송신기

주요 특징 HD-SDI 섬유 송수신기는 고속 전송을 가진 완벽한 경제 디지털 방식으로 제품입니다. 그것은 진보된 고속 광섬유 통신 기술, 디지털 방식으로 영상 기술 및 날짜 통신 기술을 채택합니다. 지상 산 기술의 또한 높은 대규모 ASIC 그리고 신뢰도는 우리의 장치를 신청하고 있습니다. 우리의 장치는 전세계 가장 진보된 전송 제품의 한개이고, 모두는 고해상 순간 영상 감시를 가진 장거리를 위해 적당합니다. 이 시리즈 장치는 270Mbps, 1.485Gbps의 143M, 77M, 270M, 360M의 540Mbps SDI 신호와 호환이 되는 2.97Gbps 신호 전송을 주로 신청합니다. 시스템 지원을 위한: SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M, SMPTE422M, 뿐 아니라 디지털 방식으로 DVB-ASI (EN50083-9).

묘사



SD/HD/3G-SDI 영상과 오디오 신호의 2개의 수로 광학적인 전송을 위해 지원, 2 수로 CH RS485 자료
SD는, HD의 3G SDI에 의하여 입력된 자동적인 탐지, 270Mbit/s에 1.485Gbit/s의 전송률, 지원 모양 1080P HD-SDI를 지원합니다
SMPTE-424M 3G SDI, SMPTE-292M HD-SDI, SMPTE-259M SDI 및 DVB-ASI로 디지털 신호를 신청.
0km에서 다중 상태 섬유 또는 단일 모드 섬유를 통해 80KM 사이 전송 거리는 유효합니다.
내부 Equilizer, Reclocker 및 케이블 운전사 기능은 사용됩니다.
지원 플러그 앤 플레이 기능, LED 빛에 의해 나타나는 가동 상태.
자동적인 케이블 평등화, 신호 산출에 의해 달성된 신호 입력은 몬 장거리의 기능을 만날 수 있었습니다.

특징



전송 거리	0~20km (선택적인 40km, 60km)
파장	1310nm/1550nm
섬유 연결관 유형	FC
전송 힘	-10~-3dbm
섬유 조사	1
감도를 받으십시오	>-34dbm
호환성 기준	SMPTE292M, SMPTE259M
비율	270Mbps ~ 2.97Gbps
영상 공용영역	BNC SD/HD/3G-SDI
신호 인터페이스	2*RS485
입출력 수준	800mVp-p± 10%년
입력은/임피던스를 껐습니다	75Ω
Digtal 영상	48KHz
AES digtal 영상 CH	8
AES digtal 영상 CH	0℃~40℃ /32 ℉~104℉
Operatation 온도	-20℃~60℃ /-4 ℉~140℉
부족 온도	5~24VDC
차원	177×150×30mm
무게	450g

기술 명세
영상	8개의 수로
자동 영상 대역폭	8MHz
호환성 영상 체계	PAL, NTSC, SECAM
영상 입출력 임피던스	75 옴 (불균형)
영상 잡음 대 신호 비율	67dB 보다는 더 많은 것
차별 이익	(10%-90%APL) DG <1>
차별 단계	(10%-90%APL) DP <0>
영상 연결관	BNC
광파이버 명세
F/O 연결관	FC/ST/SC
TX	힘: - 8 ~ -3dBm 감도: ≤-35dBm
RX	힘: - 15 ~ -8dBm 감도: ≤-24dBm
전송 거리	20KM (단일 모드)
작동 파장	TX1310/RX1550nm (전송기); TX1550/RX1310nm (수신기)
주문품 선택권의 명세
자료	연결관: 끝 구획 암호로 고쳐 쓴 유형: RS485/RS422/RS232/맨처스터 전송율: 0 - 400Kbps BER: ≤10-9
오디오	연결관: 끝 구획 오디오 입출력 임피던스: 600Ω (균형 불균형) 오디오 입출력 전압: 2Vp-p (전형적인 가치) 오디오 입출력 수준: 0dBm (전형적인 가치) 영상 대역폭: 10HZ~12KHZ 오디오 디지털 방식으로 암호로 고쳐 쓴 대역폭: 24bit 오디오 잡음 대 신호 비율: (무겁게 하는) S/N≥95dB
전화	연결관: RJ11 대역폭: 8KHZ 특징: 지원 외침 보여주는 기능; 지원 H-F 동작 방식: 자유 코스 경마 핫라인 형태/FXS-FXO
이더네트	연결관: RJ45 지원 형태: 반양방 양방 통신 기준: IEEE802.3 전송율: 10M/100Mbps 대역폭: 25M
차원: 19.2 (L) x17.3 (W) x5.6 (H) cm 운영 전압: DC5V (우리는 AC96-240V에서 각 단위를 위한 DC5V에 외부 전력 공급을 제안할 것입니다) 작용 온도: -40에서 +85 도 온도 저장: -55에서 +85 도 습도: 불응식 0에서 95% MTBF: 이상의 105 시간 보장: 3 년
