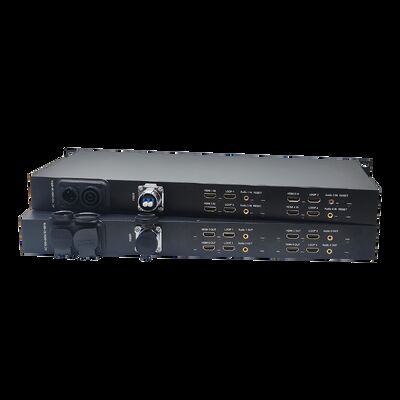

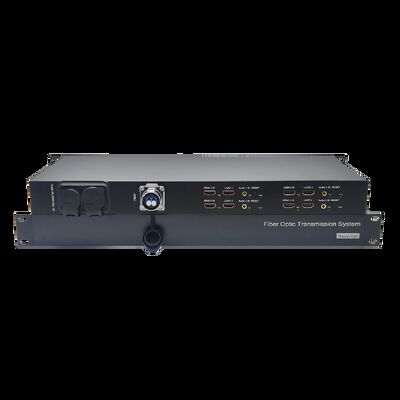

맞춤형 4채널 4K60 HDMI 광섬유 컨버터, 7680*1080P 지원

1. 송신기와 수신기 모두 비디오 루프백 공유 HD 오디오 및 비디오 기능이 있습니다.

2. 비디오 지원 RGB/YUV 4:4:4, 4:2:2, 4:2:0, 7680*1080@60HZ;

3. EDID 관리 기능 지원, 비디오 패스스루 모드/수동 EDID 학습 스위치 지원;

4. 전원 차단 후 EDID 메모리 저장 기능 지원.

5. 3D 및 HDR 형식 비디오 지원;

6. 작업 중 느슨해짐 및 분리를 방지하기 위한 잠금 장치가 있는 비디오 포트 지원;

7. 순방향 3.5mm 오디오 독립 전송 지원, 오디오 임베딩/디임베딩 기능 포함;

8. 단일 모드 20km 전송 거리;

9. 작업 중 떨어지는 것을 방지하기 위한 잠금 장치가 있는 전원 소켓 지원;

10. 핫 스왑 신호 지원, 플러그 앤 플레이, 설정 불필요;

사진

응용

1. SMPTE 직렬 디지털 인터페이스와 호환

2. UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4. 디지털 비디오 처리 및 편집

연결 다이어그램

알림

1. 처음에는 짧은 광섬유 링크를 사용하여 장비의 모든 기능이 정상인지 확인한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 컨버터의 신호는 파워 앰프에 출력될 수 있지만, 파워 앰프의 오디오 소스는 광섬유 컨버터에 오디오 소스 신호를 출력할 수 없습니다. 그렇지 않으면 장비가 손상될 수 있습니다.

표시등 문제 해결

1: 전원 표시등 이상 (POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 결함이 있는지 확인하십시오.

소켓이 헐겁거나 느슨한지 확인하십시오.

2: 광섬유 표시등 이상 (FIBER)

답변: 광섬유 인터페이스가 느슨하고 제대로 연결되지 않았는지 확인하십시오.

광섬유 감쇠가 너무 심한지 확인하십시오.

3: 비디오 표시등 이상 (VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시등 이상 (DATA)

답변: COM 포트를 확인하고 전송 속도가 일치하는지 확인하십시오.

직렬 포트 케이블이 거꾸로 연결되었는지 확인하십시오.

주의

낙뢰 보호, 정전기 및 접지:

장비를 설치할 때 낙뢰 접지의 영향을 고려하고 예방 조치를 취하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킬 수 있습니다. 광 컨버터의 데이터 포트를 플러그/언플러그할 때는 먼저 광 컨버터의 전원을 차단하는 것이 좋습니다.

광섬유 및 광학 부품:

광 컨버터의 광학 부품은 매우 취약하므로 광섬유를 플러그할 때 주의하십시오. 광학 부품이 손상되지 않도록 주의해야 합니다. 광 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로울 수 있으므로 광학 부품에 직접 눈을 접촉하지 마십시오. 광 컨버터의 광 출력을 감지해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광 터미널의 광섬유 인터페이스에 광섬유를 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기 및 수신기로 구별할 수 있으며, 레이블에 명확하게 표시되어 있고 장비 섀시에 인쇄되어 있습니다.
