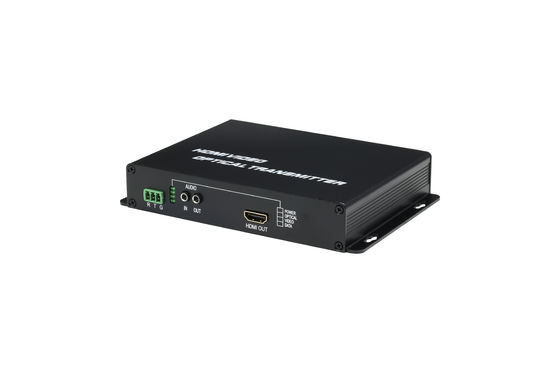

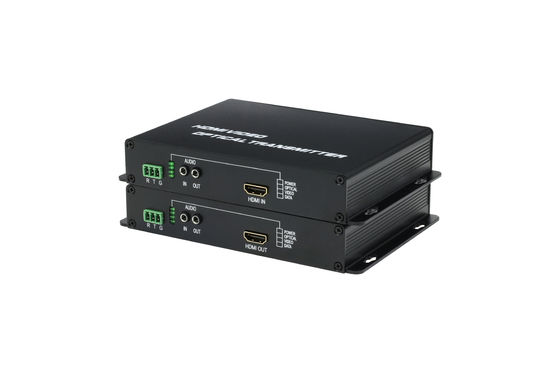

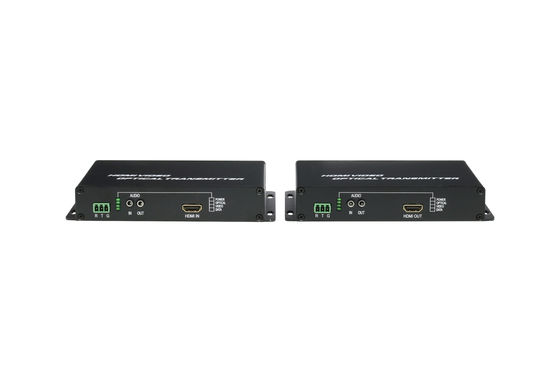

4K 미니 1080P@60hz HDMI에서 광섬유 확장기,1채널 HDMI 비디오 임베디드 +1Ch 외부 스테레오 오디오+1Ch RS232 데이터를 반환,10KM,LC

전반적인 설명

HDMI 광학 송신기와 수신기는 압축되지 않은 디지털 HD 비디오와 첨단 고속 디지털 광섬유 전송 기술을 채택합니다.신호 소스를 전송할 수 있습니다.,VGA신호 소스 높은 디지털 DVD/DVR...) 장거리 단말기에 쉽게,강한 반 간섭 성능과 함께,신호를 완료하고 안정적으로 보장

특징

• 완전 디지털 압축되지 않은 방송 레벨 전송;
• 1080p까지 최고 화상 해상도를 지원합니다.
• 채널당 8비트 (24비트 모든 채널) 깊은 컬러를 지원합니다.
• 3단계 번개 보호
• FM/PM/AM 광 송신기와 수신기에서 발생하는 교차 간섭이 없거나
• 1080P 고해상도 HD 오디오 및 비디오 신호
• 손실 없는 비디오 재생 및 리레이 지원
• 슈퍼 옵틱 동적 범위 및 사용 전에 조정되지 않습니다.
• 표면 코팅 기술
• 광섬유 WDM/CWDM/DWDM 기술
• 1000 M 광섬유 전송, 업데이트가 쉽다.
• 다양한 환경에 적응할 수 있는 산업용 온도 범위 (-40°C~+85°C)
• 벽에 장착되거나 2U 래크에 장착된
• 사용자 사용자 지정 및 OEM 지원.
• 쉽게 설치, 플러그 및 재생, 설정할 필요가 없습니다

 2부 표준 패키지
HDMI 송신기 1개
HDMI 수신기 1개 5개V/2A 2개
사용 설명서 1개

기술 매개 변수

제품 연결 도표

a. 광섬유 비디오 수신기 표시

T: 광섬유 송신기

R: 광섬유 수신기

b. 전력 표시

신호가 켜져 광섬유 영상 수신기가 작동합니다.

c. 섬유 인터페이스

LC 인터페이스 (SFP) (주의: 장치가 켜져있을 때, 시력을 손상시키지 않기 위해 눈을 직접 보지 마십시오)

d. 수신기 표시

신호를 받고 있습니다.

e. 비디오 인터페이스

T: HDMI 비디오 신호 입력 인터페이스

R: HDMI 비디오 신호 출력 인터페이스

f. 비디오 표시

라이트 켜고 광섬유 영상 송신기가 영상 신호를 수신하거나 전송하고 있습니다.

음향 표시

신호가 켜져 광섬유 영상 송신기가 오디오 신호를 수신하거나 전송하고 있습니다.

h. 데이터 인터페이스

역 데이터 출력

왼쪽: 양성 출력 데이터

중간:네거티브 출력 데이터

오른쪽: 바닥

i. 역으로 표시된 데이터

신호가 켜져 데이터 전송 중입니다

신호가 없어

j 잠금 표시

신호가 켜져, 비디오 데이터와 오디오 데이터가 잠겨 있습니다.

k. 뒷바닥의 구조

이 장치의 DC5V 전원 공급 장치
