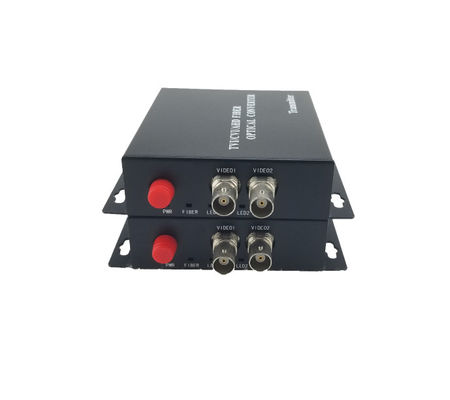

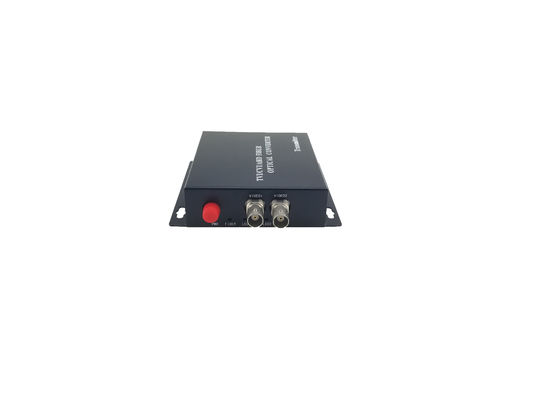

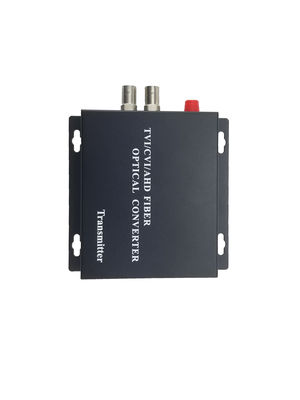

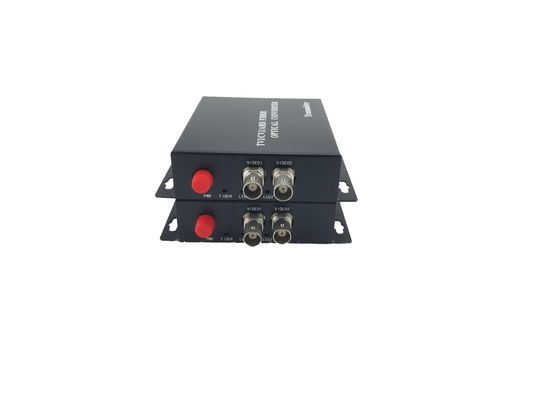

2 채널 데이터 / 오디오 / 이더넷 I / O 알람 광선으로 1080p HD 비디오 변환기 광선으로 전송

2 채널 데이터 / 오디오 / 이더넷 I / O 알람 광선으로 1080p HD 비디오 변환기 광선으로 전송

설명

   H시리즈Video 디지털 광 변환기 선진 국제 디지털 비디오 및 광섬유 전송 기술을 채택하고 실시간 전송 및 동기화를 구현합니다.고품질의 비디오 효과와 왜곡이 없습니다사용자의 요구 사항을 충족 할 수 있습니다; 재생 및 플러그 디자인은 설치를 더 편리하고 쉽게 만듭니다..

난optical 모듈과 코어 회로는 높은 안정성을 가진 수입 구성 요소를 채택하고 모든 광학 및 전기 인터페이스는 국제 표준에 적합합니다다른 작업 환경에 적용됩니다.. 비디오 상태 표시와 함께 이 광학 송신기는 시스템의 정상적인 운영을 모니터링 할 수 있습니다.

특징

• Ø 중앙 관리에 적용되는 카드 유형 또는 독립 구조4U 프레임워크
• Ø 8비트 디지털 코드 및 압축되지 않은 유형의 비디오 전송
• Ø 모든 고해상도 비디오 신호를 지원합니다.
• Ø 5Hz~10MHz 비디오 채널
• Ø 자동 호환되는 PAL, NTSC 및 SECAM 비디오 시스템
• Ø APC 회로, 일정한 입력 광 전력, 큰 동적 범위
• Ø 킬로메가 광섬유 전송, 큰 용량, 업그레이드하기 쉬운
• Ø 전원 공급 및 다른 매개 변수 상태 표시, 시스템의 작동 상태를 모니터링 할 수 있습니다.
• Ø 비디오의 손상을지지 재생 트렁크를 지원
• Ø A고도의 자기 적응 기술, 그리고 사용 할 때 스팟 전기 또는 광학 조절을 구현 할 필요가 없습니다.
• Ø 산업 수준의 설계 및 모듈화 설계는 장비가 신뢰할 수 있고 유연하게 만듭니다.
• Ø 자동으로 전원 공급의 안전 장치를 복원 할 수 있습니다
• Ø 전원 내장 전원 공급그리고 껍질의 외관 디자인있습니다.독특해요

사양

비디오 전문가:

비디오 입력/출력 장애: 75Ω (불균형)

비디오 입력/출력 레벨: 1Vpp 명소

비디오 커넥터: BNC

비디오 대역폭: 25Hz ~ 8MHz

비디오 왜곡: <0.5%DG, <0.8°DP

가중화된 비디오 SNR: >67dB

데이터 전문가:

전기 표준: RS485

보드 레이트: 0 ∼ 100Kbps

BER: < 10-9

광학:

광 연결 장치: FC/SC

송신기 파장: 1310nm/1550nm

Tx 송신기 결합 전력: -5dBm 9/125um 섬유로

Rx 수신기 민감도:Rx 수신기 민감도

Rx 수신기 포화: -20dBm

단일 모드 광섬유의 허용 가능한 최대 광 손실 예산: 15dB

신체적:

작동 온도: -40°C - +85°C

상대 습도: 0~95% 응고되지 않습니다.

전력 요구: DC5V
