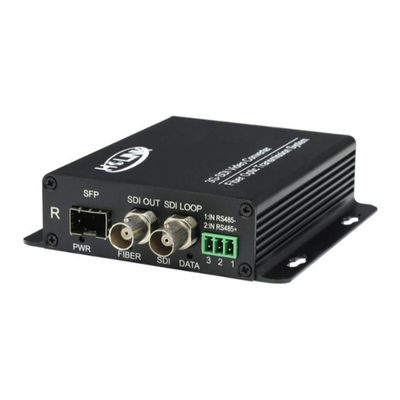

1채널 1080P/60Hz 3G-SDI 비디오에서 광섬유 변환기 핫스변 1채널 루프 기능을 추가

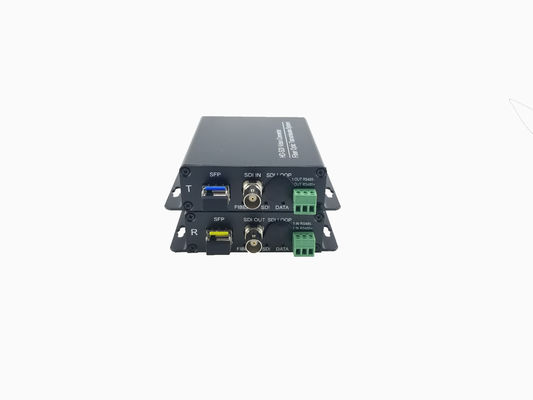

시스템 설계 광섬유 비디오 송신기 및 수신기

SDI 시리즈는 1/2/4/8 채널을 전송할 수 있습니다.

SD-SDI/HD-SDI/3G-SDI단일 코어 섬유를 통해 비디오

단일 모드 또는 멀티 모드

SD-SDI/HD-SDI/3G-SDI단위는 LC / PC 광 연결을 지원하도록 설계되었습니다.

우리는 SC / PC 또는 ST / PC 또는 FC / PC 광학에 대한 요청에 대해 무료 패치 케이블 + 어댑터를 제공합니다

커넥터

광적 예산에 따른 전송 거리 범위

제조업체의 기본 표준은 단일 모드 20km입니다.

특징
16차원 단방향 HD-SDI/ASI 비디오, 1차원 임베디드 오디오 및 1개의 섬유로 1000M/100M 이더넷
19.4Mb/s에서 1.485Gb/s까지
SMPTE 292M (1.485Gb/s) 클럭 복구
모든 SMPTE 295M 표준, 143Mb/s - 360Mb/s를 지원합니다
지원 SMPTE 305M (SDTi), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S 및 DVB-ASI (270Mb/s) 표준
출력 파장 1310nm,1550nm 및 16 종류의 CWDM (ITU-T G.694.2 준수)
150m 자동 케이블 평형, 모든 1.485 Gb / s 속도 아래 (벨덴 1694A)
선택적 네트워크 관리 시스템
LED 상태 표시기가 중요한 매개 변수를 모니터링합니다
선택적 네트워크 시스템
지원 핫스워프
1U 랙 마운트 및 4U 랙 마운트


전형적인 응용

언급

• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.

•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.

• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.

•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.

•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.

•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.
