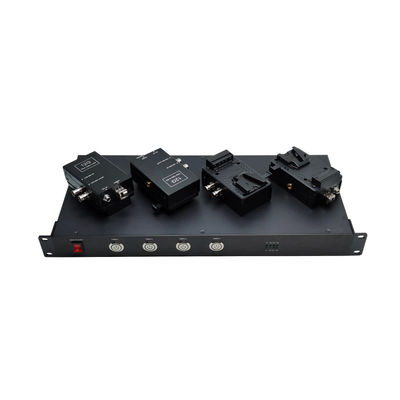

4in1 EFP 12G-SDI 비디오 카메라 광섬유 전송 시스템 4pcs 송신기와 1pc 랙 CCU

1. 광섬유를 통해 루프와 함께 1 채널 12G-SDI 비디오

2. 각 SDI 채널은 1 채널 오디오 임베디드를 포함

3SDI 입력/LC 섬유 출력/SDI 루프

4신호의 무결성을 보장하기 위해 자동 케이블 평형

512G / 6G / 3G / HD / SD를 지원합니다.

6DVB-ASI와 AES10 (MADI) 에 호환됩니다.

7. 11.88Gbps의 SMPTE 속도까지 통합된 리클록 잠금,50.94Gbps,20.97Gbps,1.485Gbps 또는 1.001로 나누는 하위 속도 및 270Mbps

812G/6G/3G-SDI 카메라 시스템과 직접 호환됩니다.

9장거리 전송 능력 최소 10km, 최대 40km

10DC14.6V 전력 입력

11. 뜨거운 교환 및 뜨거운 플러그를 지원

12. 완전 디지털 압축 없는 방송 수준 전송

13. 슈퍼 광학 동적 범위 및 사용 전에 조정이 무료

14광섬유 WDM/CWDM/DWDM 기술

15.HDTV 4K*2K를 지원합니다 ((3840*2160@60Hz),1080P,1080I,720P

사양

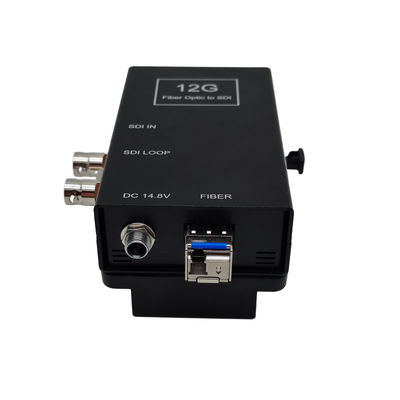

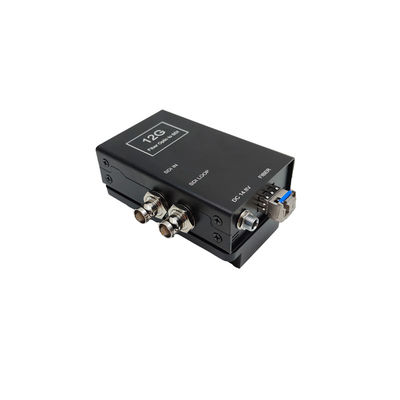

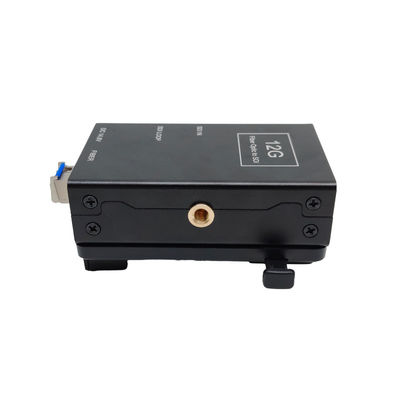

사진

적용

방송 비디오 전송

교통 운용에서 고품질 HD-SDI 비디오 모니터링 (ITS)

고품질 사진 METRO 보안

항공기 감시 시스템

오일 & 가스 둘레 침입자

탐지 군사 응용 프로그램 전지 네트워크

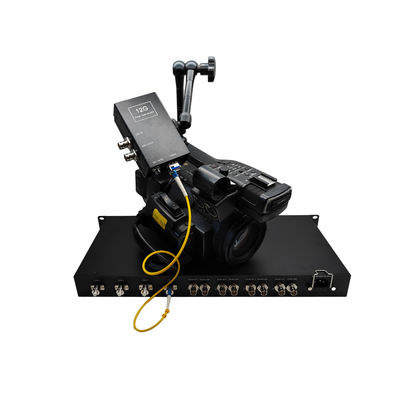

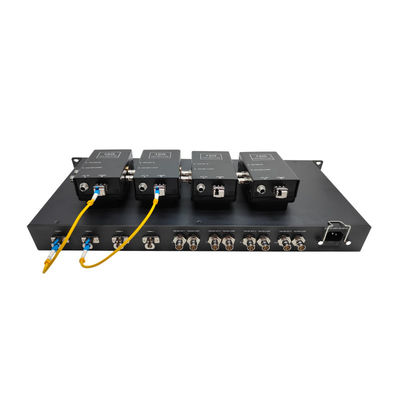

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
