4K SDI 확장기, EFP 카메라 시스템, 기지국 제어

특징

기술 특성

1ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD), ST-259 (SD) 를 지원합니다.
DVB-ASI 및 AES10 (MADI) 에 호환되는
2. 시계 복구 기능; (시계 복원기는 고 주파수 jitter를 약화하고 데이터를 완전히 재생하기 위해 순수한 낮은 jitter 시계를 사용합니다);
3시계 복원기는 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.4 85Gbps 또는 1.001 분수 하위 속도와 270Mbps SMPTE 비율로 잠겨 있습니다.
4. 신호 입력에는 자동 케이블 평정 (EQ) 기능이 있고 출력은 드라이브 (CD) 기능이 있습니다.
5. 플러그인 SFP 광학 모듈을 지원합니다. 사이트의 실제 필요와 서로 다른 거리와 인터페이스에 따라 광학 모듈을 교체 할 수 있습니다.단일 모드 단일 섬유 / 이중 섬유 전송 거리를 지원합니다 10KM (예정);
6지원 상태 조명 표시
7. 9-18V의 넓은 전압 전원 공급을 지원, 작동 중에 떨어지는 것을 방지하기 위해 잠금 전원 플러그;
8플러그 앤 플레이, 디버깅 없이

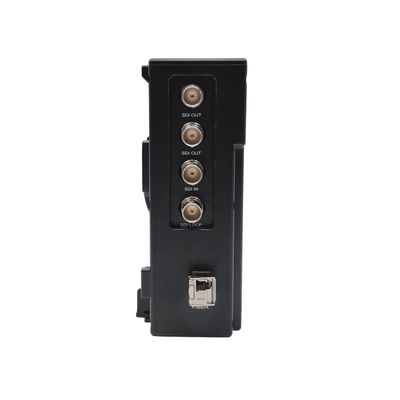

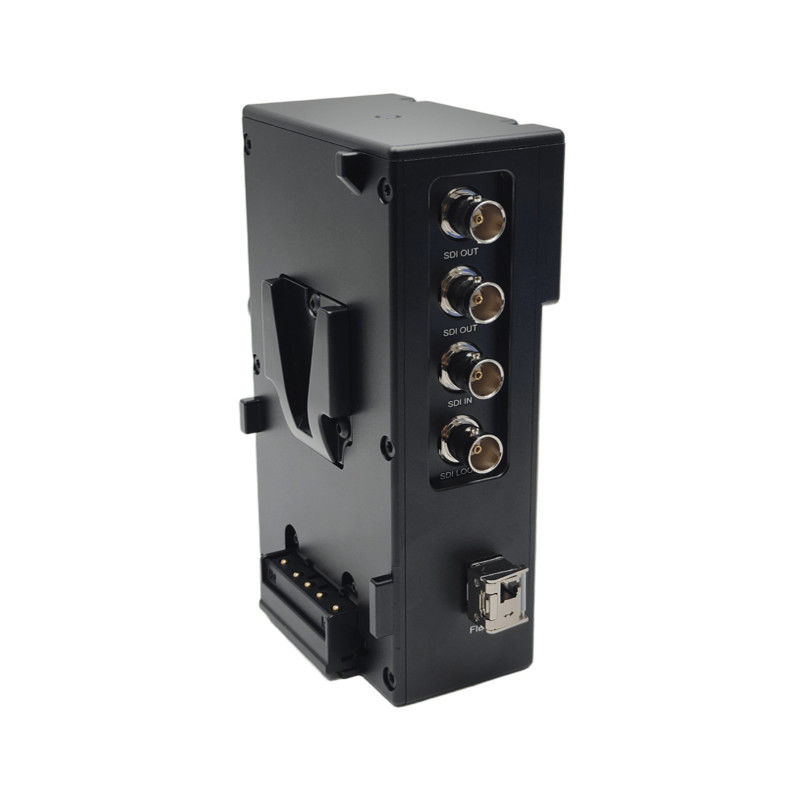

사진

적용

방송 비디오 전송

교통 운용에서 고품질 HD-SDI 비디오 모니터링 (ITS)

고품질 사진 METRO 보안

항공기 감시 시스템

오일 & 가스 둘레 침입자

탐지 군사 응용 프로그램 전지 네트워크

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
