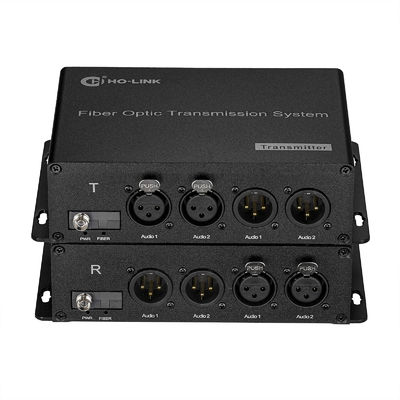

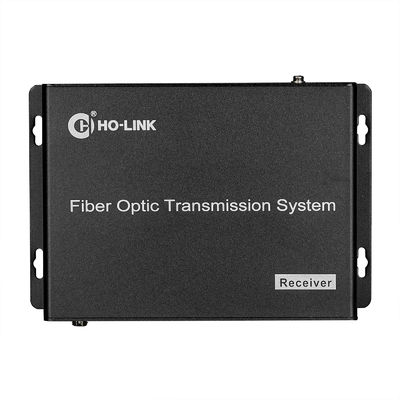

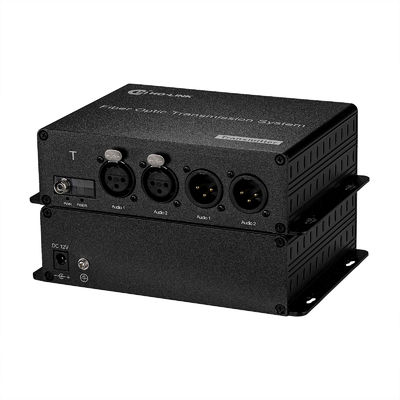

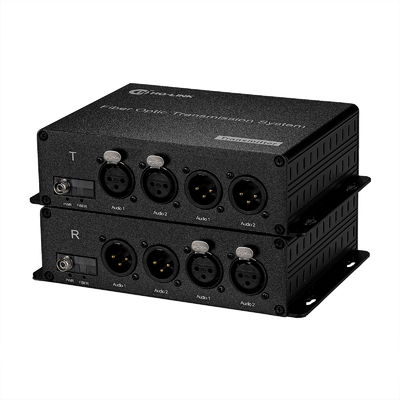

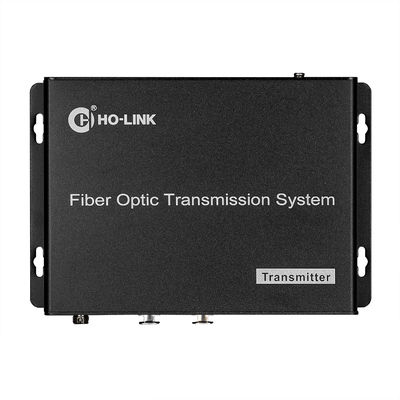

2 포트 XLR 균형 잡힌 오디오 채널 바이디렉셔널 오버 파이버 변환기 최고 방송 오디오 FC 파이버 커넥터

1균형 잡힌 오디오 전향 / 양방향 전송의 1 ~ 32 채널을 지원합니다

2표준 아날로그 균형 잡힌 오디오 방송

3FPGA, 디지털 코딩/복호화 및 시계 복구 기술을 사용하여, 높은 통합과 높은 안정성

4. 오디오 인터페이스는 XLR 대포 머리 균형 인터페이스, 100dB의 높은 동적 범위

5. DC 오프셋을 격리하기 위해 자동 높은 통과 필터링

6지능형 노이즈 제어 시스템; 부드러운 상승 또는 하락 기울기 파도 및 100dB SNR를 가진 아날로그 노이즈

7오디오 인터페이스는 레이블 3 번개 보호, 최대 iec61000-4-5 (8/20μs) 차이 모드: 6KV

8단일 및 멀티 모드 호환, 멀티 모드 전송 거리는 1km, 단일 모드 전송 거리는 20km, 최대 100km의 사용자 정의 전송 거리를 지원합니다.

9LED 상태 표시기
10플러그 앤 플레이, 설정 필요 없습니다.

11장치들은 쌍으로 사용됩니다. 장치들은 송신기와 수신기를 구분하는 것을 참고하십시오.

사진

사양

적용

1. SMPTE는 일련 디지털 인터페이스와 호환

2UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4디지털 비디오 처리 및 편집

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
