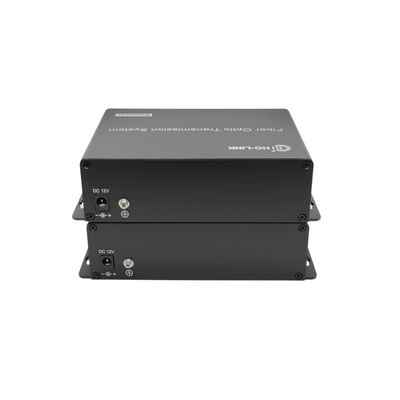

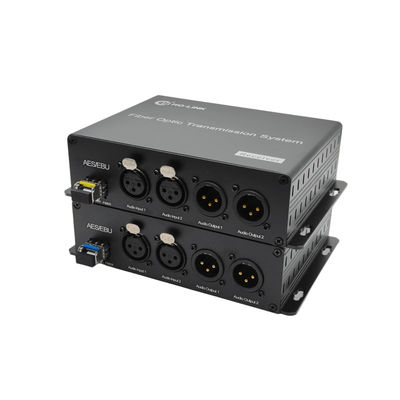

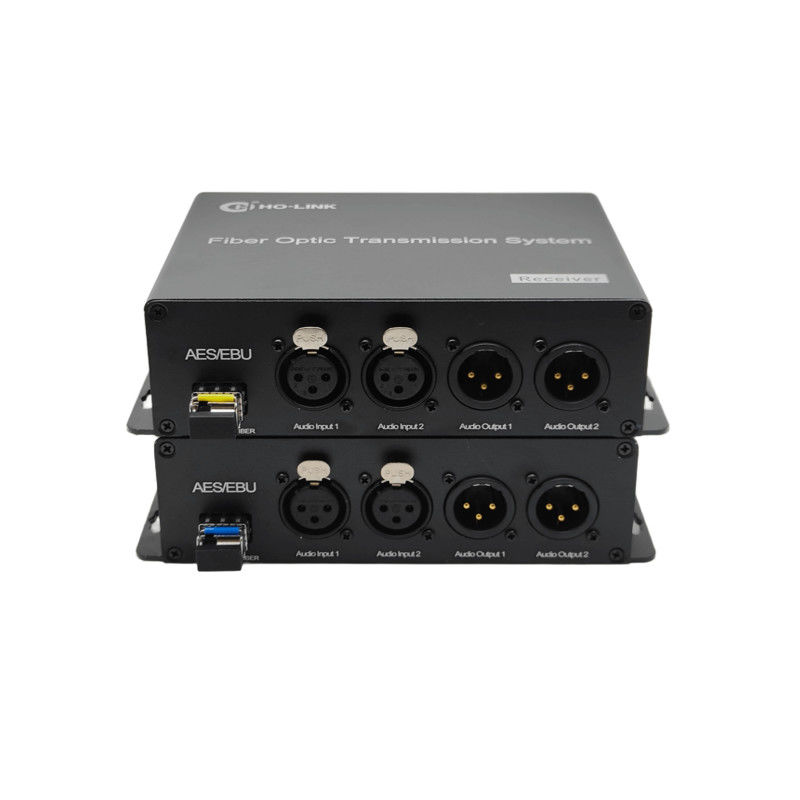

2채널 양방향 AES/EBU 균형 디지털 오디오 광섬유 변환기

1. AES3, IEC60958, S/PDIF, EIAJCP1201 표준을 지원합니다.

2. 16비트, 18비트, 20비트, 또는 24비트 데이터 입력/출력 지원

328KHz에서 192KHz의 샘플 레이트 범위를 지원합니다.

4마스터 모드, 마스터 클럭/ 샘플 레이트 비율 지원: 64x 샘플 레이트, 96x 샘플 레이트, 128x 샘플 레이트, 192x 샘플 레이트, 256x 샘플 레이트, 384x 샘플 레이트, 512x 샘플 레이트, 768x 샘플 레이트1024x 표본 비율.

5최대 복구 된 마스터 클럭 주파수는 49.152 MHz입니다.

6높은 입력 jitter 관용.

7. 자동 jitter 처리 및 스케일링과 함께 초저 jitter 시계 복구 시스템을 지원합니다.

8. 호환되는 단일 및 멀티 모드, 멀티 모드 전송 거리는 1KM, 단일 모드 전송 거리는 20KM, 사용자 정의 된 장거리 100KM를 지원합니다.

9LED 상태 표시기 장치의 작동 상태를 모니터링합니다.

10플러그 앤 플레이, 설정이 필요 없습니다.

11장치들은 쌍으로 사용 됩니다. 장치들은 송신기와 수신기를 구분하는 것을 참고하십시오.

사진

사양

적용

1. SMPTE는 일련 디지털 인터페이스와 호환

2UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4디지털 비디오 처리 및 편집

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
