12G SDI 디지털 방송 비디오 싱글 모드 광섬유, RS485 데이터/ 텔리

• ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) 및 ST-259 (SD) 를 지원합니다. DVB-ASI 및 AES10 (MADI) 에 호환됩니다.

• 송신기와 수신기 모두 시계 복구 기능을 가지고 있습니다. 시계 복원기는 고주파 지터를 줄이고 순수한 낮은 지터 시계로 데이터를 완전히 재생할 수 있습니다.

• 시계 복원기는 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 주파수 분할 하위 속도 및 270Mbps의 SMPTE 비율로 잠금되어 있습니다.

• 신호 입력 자동 케이블 평정 (EQ) 기능, 출력 드라이브 (CD) 기능이 있습니다

• 지원 플러그 앤 플레이 SFP 광 모듈, 실제 사이트 요구 사항에 따라 다른 거리와 인터페이스에 대응하는 광 모듈을 대체 할 수 있습니다.

• 단일 모드 단일 섬유 / 이중 섬유 전송 거리를 지원합니다 10km (예정)

• 지원 상태 조명 표시

• USB 장치 전원 공급을 지원합니다

• 플러그 앤 플레이, 디버깅 없이

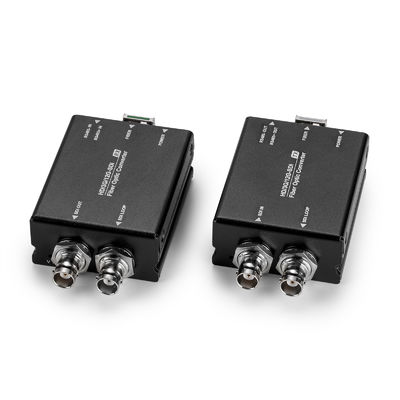

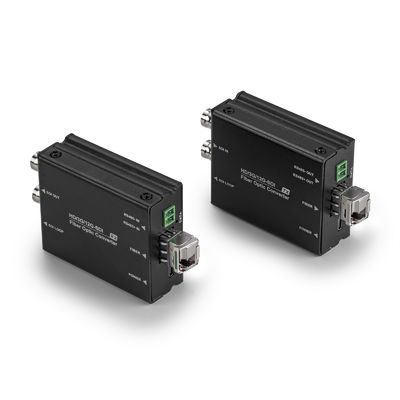

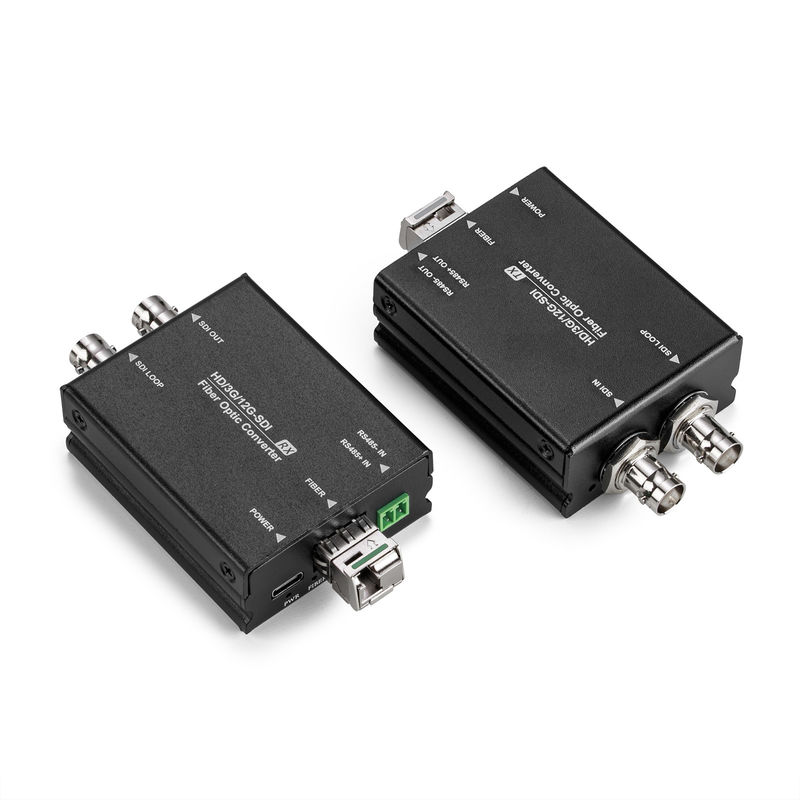

사진

사양

적용

1. SMPTE는 일련 디지털 인터페이스와 호환

2UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4디지털 비디오 처리 및 편집

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
