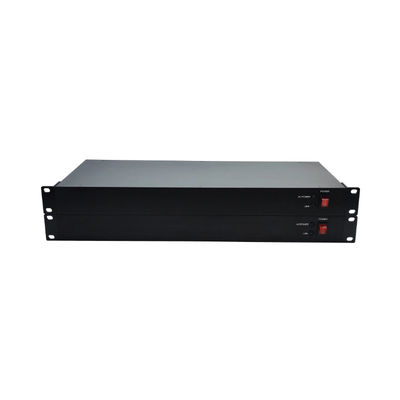

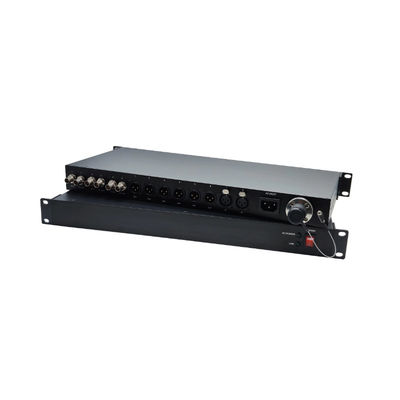

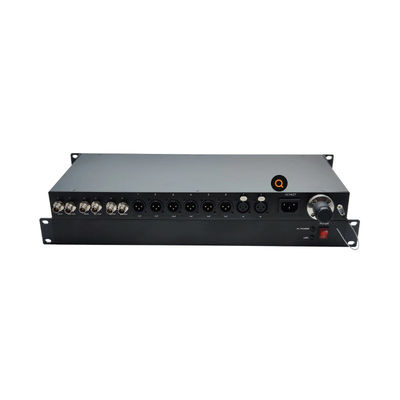

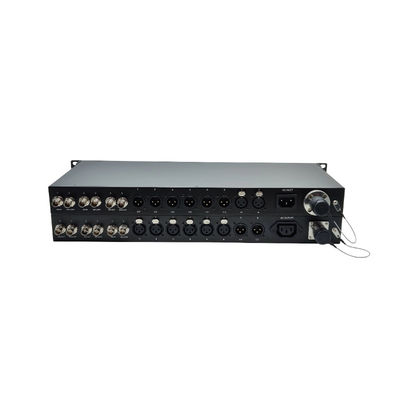

송신기와 수신기를 포함한 XLR 오디오, 레모 커넥터 10km와 함께 12G-SDI 섬유 변환기

압축되지 않은 12G-SDI, 3G-SDI, HD-SDI 또는 SD-SDI 비디오의 3 채널과 단일 광섬유를 통해 8 채널 XLR 오디오를 멀리까지 확장합니다.

싱글 모드 섬유 10km (~ 12.4마일) 까지의 거리를 지원합니다. 멀티 모드 섬유 0-300미터와 호환됩니다.

고품질 방송, 긴 수명

뛰어난 품질과 해상도를 위한 실시간 비디오 전송

비디오 해상도 2160P@60, 1080P@60, 30, 25, 24Hz, 1080I@60, 50Hz를 지원합니다.

SMPIE ST-2082, SMPTE 424M, SMPTE 292M, SMPTE 259M 또는 DVB-ASI를 지원합니다.

임베디드 디지털 오디오 스트림을 지원합니다. LED 상태 운영 매개 변수의 빠른 표시를 제공합니다.

설치가 간단하고, 플러그 앤 플레이입니다.

기능

1CH 전방 12G-SDI

2CH 역행 12GSDI

6CH 전향 XLR 오디오

2CH 역향 XLR 오디오

Lemo Fxw 전원 공급 장치

설명

사양:
1. 섬유 타입: 단일 모드, 단일 섬유 (예정)
2작업 거리는 0~10km
3레모 커넥터: FC/LC/SC/ST (선택)

SDI 비디오:
1비디오 인터페이스 번호: 루프와 함께 3ch
2물리적 인터페이스: BNC
3최대 해상도: 2160P @ 60Hz
4비디오 입력 및 출력 장애:75Ω (불균형)
5비디오 입력/출력 전압: 전형적인 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp
6비디오 비트 속도: 최대 11.88Gb / s
7비디오 SDI 표준: 270Mbps (SD-SDI)1.485Gbps/M(HD-SDI), SMPTE425M3Gb/s Mapping ((3G-SDI), SMPTE424M 3Gb/s 시리즈 인터페이스 ((3G-SDI), SMPIE ST-2082 12G-SDI

XLR 오디오:
1XLR 인터페이스 번호: 8
2신호 레벨: 0.5-4Vp-p
3동적 대역폭: 101 dB
4전체 하모닉 왜곡 (THD): -90 dB
5샘플링 주파수: 192 KHZ
6신호와 노이즈 비율 (SNR): 100 dB

전기 및 기계:
1입력 전력 요구: DC 5V
2전원 어댑터: AC 100V ~ 240V
3크기: 445*228*45mm

패키지 포함:
1 x 12G-SDI 송신기
1 x 12G-SDI 수신기
1 x 사용자 설명서
2 x 외부 전원 공급 어댑터 (미국/EU/영국/AU 선택)

사진

적용

1. SMPTE는 일련 디지털 인터페이스와 호환

2UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4디지털 비디오 처리 및 편집

연결 다이어그램 참조

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
