제품 이름: | 12G SDI 비디오 광섬유 변환기 | 파이버 컨넥터: | LC |
---|---|---|---|
섬유 종류: | 단일 파이버 단일 모드 | 파장: | 1310nm (두중 섬유) 1270/1330nm (일자 섬유) |
패키지: | 중립의 | 보증: | 3년 |

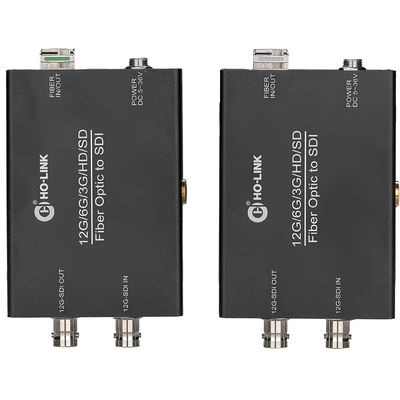

SFP 모듈을 포함한 1채널 양방향 12G 컴팩트 SDI 전송 변환기
전반적인 설명
12G-SDI uHD 오디오 및 비디오 광섬유 변환기는 독립적 인 지적 재산권으로 우리 회사가 개발했습니다. 국내외에서 유사한 제품의 장점을 흡수하고,시장의 실제 수요와 결합이중 섬유 / 단일 광섬유를 통해 한 채널 양방향 12G-SDI 비디오 신호를 전송 할 수 있으며 지연, 압축이 없으며 10km의 고품질 신호 연장을 실현합니다.
12G-SDI uHD 오디오 및 비디오 광섬유 변환기 내장형 일련 시계 복원, 신호 평형 및 라인 드라이브, 입력 자동 감지 신호 12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/ASISMPTEST2082-1 (12GUHD-SDI) 에 호환됩니다., ST2081-1 (6GUHD-SDI), SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M 표준
12G-SDI uHD 오디오 및 비디오 광섬유 변환기는 플러그 앤 플레이 SFP 광 모듈을 지원하며 사이트 요구 사항에 따라 해당 광 모듈을 대체 할 수 있습니다.장비의 전력 소모량은 1보다 작습니다..5W, 그리고 5-36V DC의 넓은 전압이 사용되고, 사용에 유연합니다. 시장에서 대부분의 사용자의 실제 응용 필요에 따라,이 장비는 데스크톱 타입으로 설계되었습니다., 1/4 핫 슈와 함께, V 포트 이동 전원 공급을 통해 광섬유 변환기에 전원을 공급할 수 있으며, 이는 야외 또는 작동에 불편한 환경에서 사용하기 편리합니다.장비의 내부 회로 부분은 완전히 디지털 회로를 채택합니다., 그리고 전체 기계는 안정적이고 안정적이며 낮은 전력 소비, 높은 통합, 작은 크기, 설치 및 유지 관리에 쉽습니다.
특징
1ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD), ST-259 (SD) 를 지원합니다. DVB-ASI 및 AES10 (MADI) 에 호환됩니다.
2. 송신기와 수신기 모두 시계 복구 기능을 가지고 있습니다; (시계 복원기는 고 주파수 jitter를 줄이고 순수한 낮은 jitter 시계로 데이터를 완전히 재생할 수 있습니다);
3시계 복원기는 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 주파수 분할 하위 속도와 270Mbps의 SMPTE 비율로 잠겨 있습니다.
4. 신호 입력에는 자동 케이블 평정 (EQ) 기능, 출력에는 드라이브 (CD) 기능이 있습니다.
5플러그 앤 플레이 SFP 광 모듈을 지원합니다. 실제 사이트 요구 사항에 따라 다른 거리와 인터페이스에 대응하는 광 모듈을 대체 할 수 있습니다.
6. 단일 모드 단일 섬유 / 듀얼 섬유 전송 거리는 10km를 지원 (예정)
7지원 상태 조명 표시
8. 5-36V DC 전원 공급의 넓은 전압을 지원, 작동 중에 장비의 떨어지는 것을 방지하기 위해 잠금과 전원 소켓
9플러그 앤 플레이, 디버깅 없이
사진
사양
섬유 매개 변수 | |
파장 | 1310nm (두중 섬유) 1270/1330nm (일자 섬유) |
섬유 종류 | 9/125um 단일 모드 |
비율 | 12Gbps |
송신기 전력 | 0~-3dB |
수신기 민감도 | -12dB |
섬유 연결 장치 | LC |
광 모듈 매개 변수 |
멀티 모드 섬유, 550m 단일 모드 섬유, 10km |
비디오 매개 변수 | |
프로토콜 표준 | SMPTE ST-2082 |
SMPTE 비율 | 270Mbit/s,10.48Gbit/s,20.97Gbit/s,50.94Gbit/s,11.88Gbit/s |
색상 공간 |
12G 4:2:2 6G/3G/HD/SD 4:44 / 422 / 4:2:0 |
지원 표준 (디지털 비디오 형식) |
SMPIE 259M SD-SDI 480i,576i |
SMPIE 344M ED-SDI 480P, 576P | |
SMPIE 292M HD-SDI 720P, 1080i | |
SMPIE 424M 3G-SDI 1080P60Hz | |
SMPIE ST-2081 6G-SDI 2160P30Hz | |
SMPIE ST-2082 12G-SDI 2160P60Hz | |
EQ 모드 케이블 전송 거리 |
75m, 11.88Gbps |
120m, 5.94Gbps | |
200m, 2.97Gbps | |
300m, 1.485Gbps | |
600m, 270Mbps | |
신호 진폭 | 800mV±10% |
임페던스 | 75Ω |
커넥터 | BNC는 IEC 169-8 표준을 충족 |
힘매개 변수 | |
입력 전압 | 5~36V |
과부하 전류 보호 | 지원 |
전원 공급 장치 물리적 인터페이스 | DC 5.5-2.1mm |
전력 소비 | <1.5W |
기계식매개 변수 | |
껍질 금속 | 알루미늄 합금 및 철 |
제품 크기 | 98*70*26mm |
제품의 순중량 | 243g/단위 |
패키지 | |
소재 | 크래프트 종이 |
패키지 크기 | 275*220*55mm |
총중량 | 0.85kg |
부품 | DC 전원 공급 * 2, 사용자 설명서 * 1, 품질 인증서 * 1 |
다른 것매개 변수 | |
작동 온도 | -20°C ~ +75°C |
저장 온도 | -40°C ~ +85°C |
상대 습도 | 5~95% (집화되지 않는) |
MTBF | > 10만 시간 |
적용
1. SMPTE는 일련 디지털 인터페이스와 호환
2UHDTV/4K/8K/HDTV/SDTV 비디오
3. IP 미디어 게이트웨이
4디지털 비디오 처리 및 편집
연결 다이어그램
상기
1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.
2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.
표시기의 문제 해결
1: 전력 표시기 이상 (POWER)
답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.
소켓이 단단하지 않거나 느슨하지 않는지
2: 섬유 지표가 이상 (FIBER)
답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인
광섬유가 너무 약해 있는지 확인
3: 비디오 표시가 비정상적입니다 (비디오)
답:신호 소스를 확인해
비디오 케이블을 교체
4: 데이터 지표가 비정상 (DATA)
답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지
직렬 포트 케이블이 뒤로 연결되어 있는지 확인
주의
번개 보호, 정적 전력 및 지상화:
장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.
광섬유 및 광 부품:
광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.
장비 및 설치 절차:
1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..
2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.
