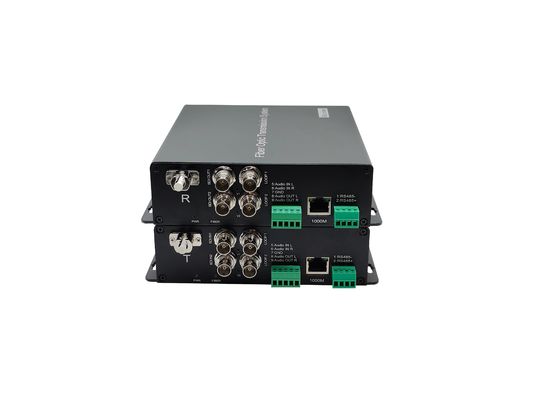

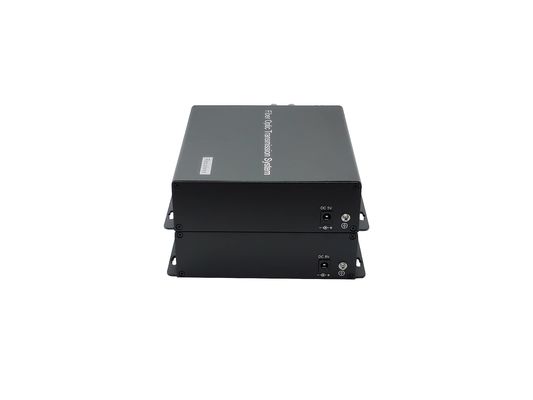

1GB 이더넷, 3G SDI, 오디오, RS485 데이터, 하나의 광섬유 케이블을 통한 다중 신호 전송 장비
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 3G SDI 비디오 광섬유 변환기 | Fiber Connector: | LC |
|---|---|---|---|
| Fiber Type: | Single fiber single mode | 파장: | 1310nm (두중 섬유) 1270/1330nm (일자 섬유) |
| 패키지: | 중립의 | Warranty: | 3 years |
1GB 이더넷, 3G SDI, 오디오, RS485 데이터, 하나의 광섬유 케이블을 통한 다중 신호 전송 장비
설명
이 장치는 다음을 확장할 수 있습니다.2채널 순방향 3G-SDI 비디오(루프 아웃 포함), 1채널 양방향 RS-485 데이터, 1채널 1000m 이더넷, 1채널 양방향 오디오광섬유를 통해 먼 거리까지 동기적으로 전송합니다.
무압축 실시간 오디오 및 비디오 전송, 전문 방송 수준의 고품질, 지연 없음. MOQ가 1세트라도 맞춤 제작 가능하며, 필요한 경우 문의하십시오.
기능
2x 순방향 3G-SDI (루프 아웃 포함)
1x 양방향 RS485 데이터
1x 1000M 이더넷
1x 양방향 오디오
LC 광 인터페이스 단일 모드 광섬유 0~20KM
특징
1. DVB-ASI, SMPTE424M, SMPTE292M 및 SMPTE259M(C) 표준 준수
2. 완전 디지털 처리 기술을 사용하여 선명한 이미지, 색상 위상차 없음
3. APC 회로를 사용하여 일정한 출력 광 파워, 넓은 다이내믹 레인지
4. CWDM 기술을 사용하여 다중 채널 신호 전송, 대용량, 업그레이드 용이
5. 입력에는 케이블 손실을 보상하기 위한 케이블 밸런스가 있습니다.
6. 출력 클럭 복구 감쇠 신호 지터 회로를 통해 왜곡된 신호를 잘 처리할 수 있습니다.
7. 입력/출력 케이블 전송 거리는 최대 80m(BELDEN8281 케이블)
8. 산업 등급 설계, 모듈식 설계로 장비의 신뢰성과 유연성 확보
9. 단일 멀티 모드 호환성, 최대 20km의 릴레이 거리 없음
10. 벽걸이형, 1U/2U/4U 랙 타입
11. 병리적 신호 지원(선택 사항):
PLL 신호, SDI 위상 고정 루프의 잠금 상태를 감지합니다. 광 터미널의 위상 고정 링이 어떤 장면에서도 잠기지 않고 정상적으로 작동하도록 합니다.
이퀄라이저 신호; 이퀄라이저의 설계 상태를 진정으로 반영합니다. 특정 범위 내에서 다양한 거리의 동축 케이블 신호를 효과적으로 균형을 맞추고 처리하여 신호의 무결성을 보장합니다. SDI 매트릭스 신호, 위의 두 신호를 합성합니다. 낮이든 밤이든 어떤 장면에서든 생성된 이미지가 효과적인 전송을 보장할 수 있습니다.
12. 장치는 쌍으로 사용됩니다. 장치는 송신기와 수신기로 구분됩니다.
사진
응용 분야
1. SMPTE 호환 직렬 디지털 인터페이스
2. UHDTV/4K/8K/HDTV/SDTV 비디오
3. IP 미디어 게이트웨이
4. 디지털 비디오 처리 및 편집
연결 다이어그램 참조
알림
1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용한 다음 장거리 전송을 수행하는 것이 좋습니다.
2. 광섬유 컨버터의 신호는 전력 증폭기로 출력할 수 있지만, 전력 증폭기의 오디오 소스는 광섬유 컨버터로 오디오 소스 신호를 출력할 수 없으며, 그렇지 않으면 장비가 손상됩니다.
표시기의 문제 해결
1: 전원 표시기가 비정상입니다(POWER)
답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 문제가 있는지 확인하십시오.
소켓이 헐겁거나 꽉 조여지지 않았는지 확인하십시오.
2: 광섬유 표시기가 비정상입니다(FIBER)
답변: 광섬유 인터페이스가 헐겁고 연결되지 않았는지 확인하십시오.
광섬유가 너무 감쇠되었는지 확인하십시오.
3: 비디오 표시기가 비정상입니다(VIDEO)
답변: 신호 소스를 확인하십시오.
비디오 케이블을 교체하십시오.
4: 데이터 표시기가 비정상입니다(DATA)
답변: COM 포트를 확인하고, 전송 속도가 일치하는지 확인하십시오.
직렬 포트 케이블이 거꾸로 연결되었는지 확인하십시오.
주의
번개 보호, 정전기 및 접지:
장치를 설치할 때는 접지로 인한 번개의 영향과 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킵니다. 광 컨버터의 데이터 포트를 연결/분리할 때는 먼저 광 컨버터의 전원을 끄는 것이 좋습니다.
광섬유 및 광학 부품:
광섬유를 연결할 때는 주의하십시오. 광 컨버터의 광학 부품은 매우 깨지기 쉬우므로 광학 부품의 손상을 피해야 합니다. 광 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로우므로 광 컨버터의 광학 부품과 직접적인 눈 접촉을 피해야 합니다. 광 컨버터의 광 파워를 감지해야 하는 경우 광 파워 미터를 사용하십시오.
장비 및 설치 절차:
1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.
2. 장비 설치: 장치는 송신기와 수신기로 구분할 수 있으며, 장비의 라벨과 섀시에 명확하게 표시되어 있습니다.
