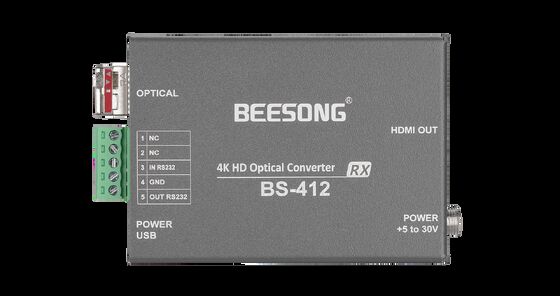

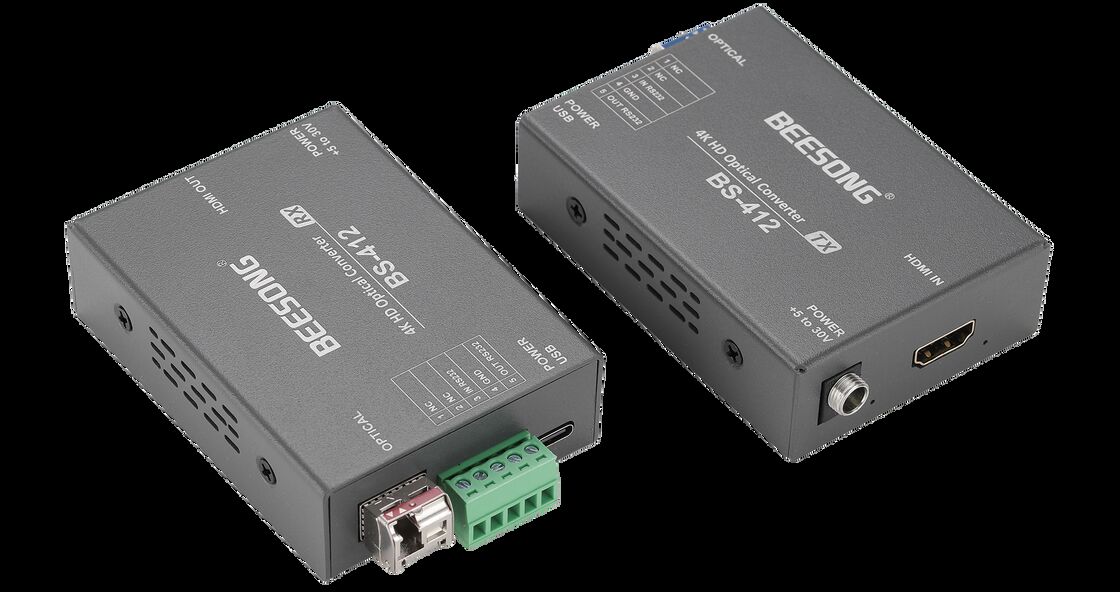

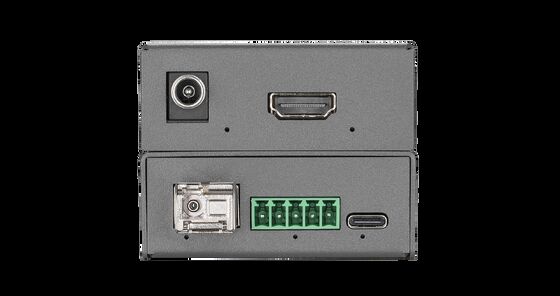

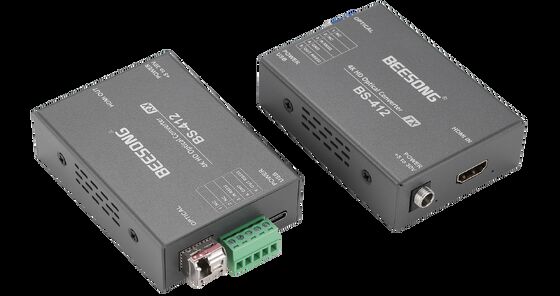

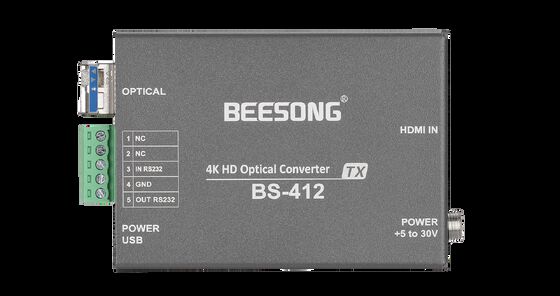

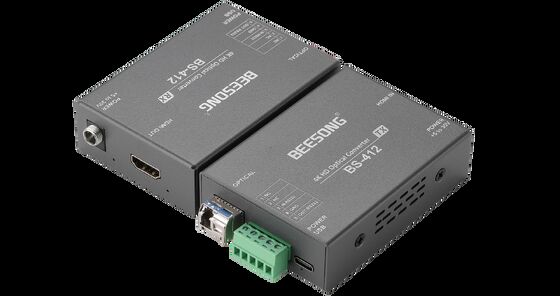

최신 미니 4K60 HDMI 광섬유 변환기 RS232 데이터

비디오는 HDMI 2.0 표준을 준수하고 HDCP 1.4/2.2/2.3 암호화 기능을 지원합니다.

내용의 보안을 보장하기 위해

EDID 전달 모드를 이용하면 디스플레이 장치와 소스 장치 사이의 지능적인 매칭을 보장합니다.매개 변수 호환성 (부정한 해상도 또는 이미지 왜곡 등) 으로 인한 표시 문제를 피합니다., 호환성 및 신뢰성을 강화합니다.

제어 신호 통과: 양방향 RS232 신호 전송을 가능하게 하는 패스 트러스 기술을 사용하여 원격 장치 (카메라 PTZ 및 디스플레이 메뉴와 같은) 를 원격 제어 할 수 있습니다.장치는 RS232/RS485 데이터를 선택할 수 있습니다.; RS232는 기본 구성입니다. RS485 데이터를 위해, 배송 전에 RS485 데이터를 사용자 정의하기 위해 판매 직원에 문의하십시오.

플러그인 SFP 모듈: 핫 플러그 기능을 지원하고 소형화 설계, 높은 유연성, 실제 필요에 따라 멀티 모드 또는 더 긴 범위 모듈로 모듈을 대체 할 수 있습니다.그래서 비용 효율적인 제어와 간편한 유지보수.

- 네

다중 상태 표시기 LED: 사용자가 장치 상태 또는 잠재적 문제를 신속하게 식별하는 데 도움이되는 실시간 피드백을 제공합니다.

단일 모드 섬유는 릴레이 거리가 필요없이 최대 10km의 거리를 달성 할 수 있습니다.

대전압 DC 5 ~ 30V 설계, 2 인터페이스 전원 공급 모드, DC5.5 * 2.1 및 USB 타입 C를 제공합니다.

플러그 앤 플레이, 설정이 필요하지 않습니다.

사진

적용

1. SMPTE는 일련 디지털 인터페이스와 호환

2UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4디지털 비디오 처리 및 편집

연결 다이어그램

상기

1그것은 장비의 모든 기능이 정상인지 확인하기 위해 처음으로 짧은 광섬유 링크를 사용 하 고, 그 다음 장거리 전송을 하는 것이 좋습니다.

2광섬유 변환기의 신호는 전력 증폭기에 출력 될 수 있지만 전력 증폭기의 오디오 소스는 광섬유 변환기에 오디오 소스 신호를 출력 할 수 없습니다.그렇지 않으면 장비가 불타게 될 것입니다.

표시기의 문제 해결

1: 전력 표시기 이상 (POWER)

답:전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장 났는지 확인하십시오.

소켓이 단단하지 않거나 느슨하지 않는지

2: 섬유 지표가 이상 (FIBER)

답:광섬유 인터페이스가 느슨하고 연결되지 않은지 확인

광섬유가 너무 약해 있는지 확인

3: 비디오 표시가 비정상적입니다 (비디오)

답:신호 소스를 확인해

비디오 케이블을 교체

4: 데이터 지표가 비정상 (DATA)

답:COM 포트를 확인 하 여 baud 비율이 일관성 있는지

직렬 포트 케이블이 뒤로 연결되어 있는지 확인

주의

번개 보호, 정적 전력 및 지상화:

장비를 설치할 때 번개로 인해 땅이 닿는 영향과 예방 조치를 고려하는 것이 좋습니다.강한 정적 전기는 장비의 광 장치와 데이터 칩을 손상시킬 것입니다.. 광 변환기의 데이터 포트를 연결 / 분리 할 때 먼저 광 변환기의 전원 공급원을 끊는 것이 좋습니다.

광섬유 및 광 부품:

광학 변환기의 광학 구성 요소가 매우 부서지기 때문에 광학 섬유를 연결 할 때 조심하십시오. 광학 구성 요소에 손상을 입지 않도록해야합니다.광 변환기의 광 구성 요소에 의해 생성 된 빛 소스는 눈에 해롭다는 점에 유의해야합니다., 따라서 광 변환기의 광 구성 요소와 직접적인 눈 접촉을하지 마십시오. 광 변환기의 광 전력을 감지해야하는 경우 광 전력 계수를 사용하십시오.

장비 및 설치 절차:

1광섬유 설치:광섬유 연결이 설치 요구 사항을 충족하는지 확인 한 후 광 단말기의 광섬유 인터페이스에 조심스럽게 광섬유를 삽입하십시오..

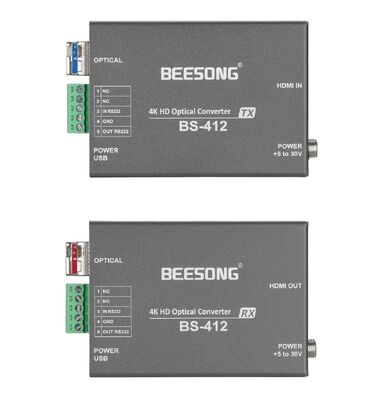

2장비 설치: 장비는 송신기와 수신기를 구별 할 수 있으며, 레이블에 명확하게 표시되고 장비의 차시에 인쇄됩니다.

포장 및 운송
