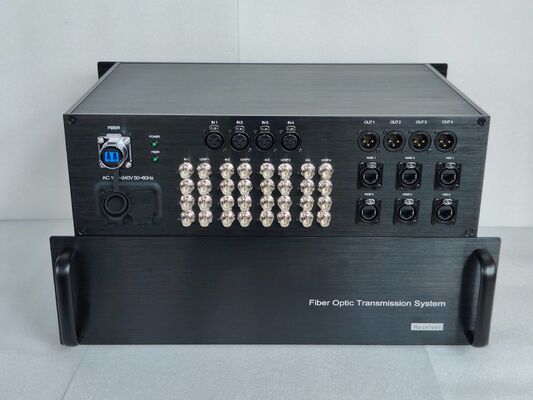

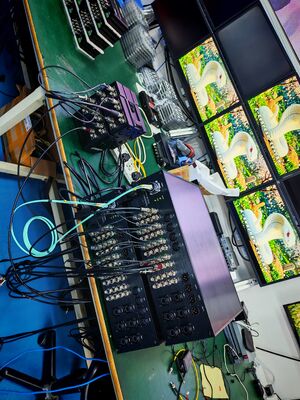

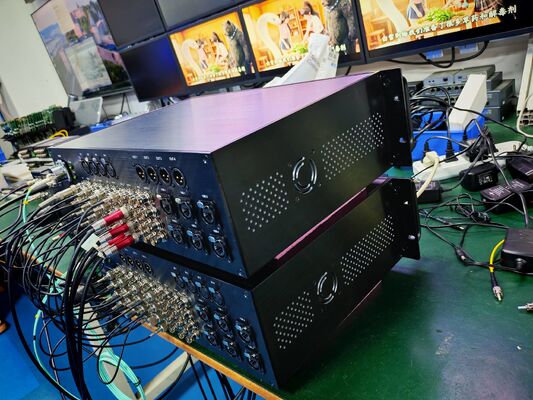

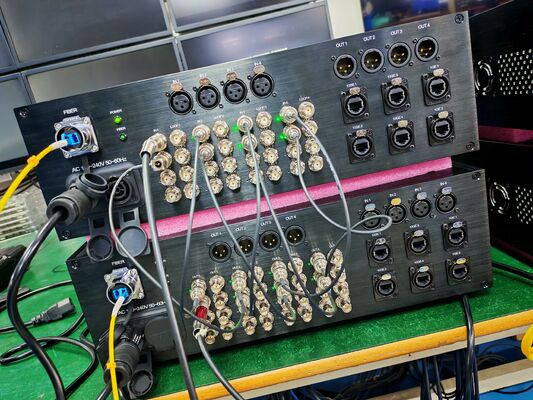

XLR 오디오, 10GB 네트워크, CNlinko 듀얼 LC 파이버 커넥터를 갖춘 16채널 4K 12G SDI 비디오 파이버 전송 시스템

1. DVB-ASI, SMPTE424M, SMPTE292M 및 SMPTE259M(C) 표준을 준수합니다.

2. 완전한 디지털 처리 기술, 선명한 이미지, 색상 위상차 없음을 사용하십시오.

3. APC 회로, 일정한 출력 광 전력, 큰 동적 범위

4. 다중 채널 신호 전송, 대용량, 업그레이드 용이성을 달성하는 CWDM 기술

5. 입력에는 케이블 전송 손실을 보상하기 위한 케이블 밸런스가 있습니다.

6. 출력 클럭 복구 감소 신호 지터 회로를 사용하면 왜곡 신호를 매우 잘 처리할 수 있습니다.

7. 입력/출력 케이블 전송 거리 최대 80m (BELDEN8281 케이블)

8. 산업용 등급 설계, 모듈형 설계로 장비의 신뢰성과 유연성이 향상되었습니다.

9. 단일 다중 모드 호환성, 최대 20km의 릴레이 거리 없음

10. 벽걸이 형, 1U 랙 유형, 플러그인 카드 디자인, 2U 16 슬롯 섀시 지원, 이중 백업 전원 공급 장치

11. 병리학적 신호 지원(선택 사항):

PLL 신호SDI 위상 고정 루프의 고정 상태를 감지합니다. 광 터미널의 위상 잠금 링이 어떤 장면에서도 잠기지 않고 정상적으로 작동할 수 있는지 확인하십시오.

이퀄라이저 신호,이는 이퀄라이저의 설계 상태를 실제로 반영합니다. 신호의 무결성을 보장하기 위해 특정 범위 내에서 다양한 거리의 동축 케이블 신호를 효과적으로 균형시키고 처리합니다.

SDI 매트릭스 신호,위의 두 신호를 합성합니다. 낮이나 밤에 관계없이 모든 장면에서 생성된 이미지는 효과적인 전송을 보장할 수 있습니다.

12. 플러그 앤 플레이, 설정 필요 없음

13. 장치는 쌍으로 사용됩니다. 장치는 송신기와 수신을 구별합니다.

영화

애플리케이션

1. 직렬 디지털 인터페이스와 호환되는 SMPTE

2. UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4. 디지털 영상 처리 및 편집

연결 다이어그램 참조

알림

1. 처음으로 짧은 광섬유 링크를 사용하여 장비의 모든 기능이 정상적인지 확인한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 변환기의 신호는 전력 증폭기로 출력될 수 있지만 전력 증폭기의 오디오 소스는 오디오 소스 신호를 광섬유 변환기로 출력할 수 없습니다. 그렇지 않으면 장비가 태워집니다.

표시기 문제 해결

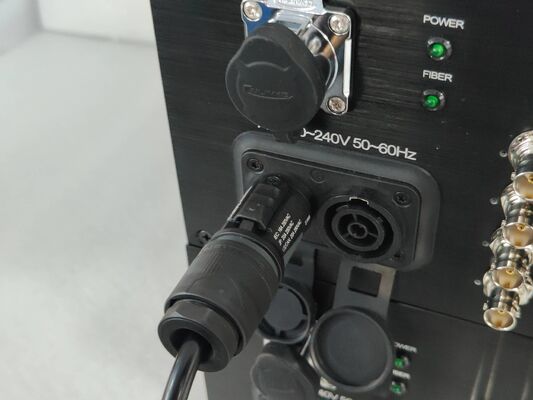

1: 전원 표시등이 비정상입니다(POWER).

답변:전원 어댑터가 장비 요구 사항을 충족하는지, 아니면 전원 어댑터에 오류가 발생하는지 확인하세요.

소켓이 단단하지 않거나 느슨하지 않은지 여부

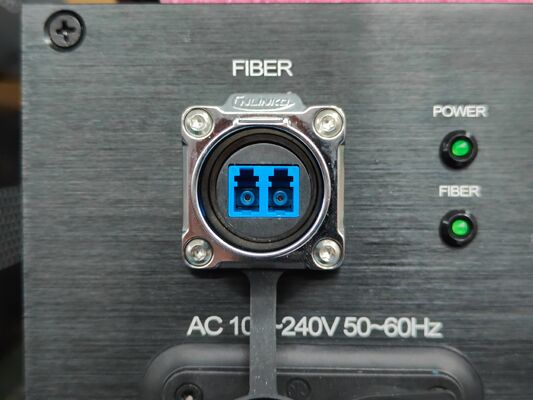

2: 파이버 표시기가 비정상입니다(FIBER).

답변:광섬유 인터페이스가 느슨하고 연결되지 않았는지 확인하십시오.

광섬유가 너무 감쇠되었는지 확인하십시오.

3: 비디오 표시기가 비정상입니다(VIDEO).

답변:신호 소스를 확인하세요

비디오 케이블 교체

4: 데이터 표시가 비정상입니다(DATA).

답변:전송 속도가 일정한지 COM 포트를 확인하세요.

직렬 포트 케이블이 뒤쪽으로 연결되어 있는지 확인하십시오.

주목

낙뢰 보호, 정전기 및 접지:

장치를 설치할 때 낙뢰에 의한 접지 영향 및 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치와 데이터 칩을 손상시킵니다. 광 변환기의 데이터 포트를 연결/분리할 때 먼저 광 변환기의 전원 공급 장치를 분리하는 것이 좋습니다.

섬유 및 광학 부품:

광 변환기의 광학 구성 요소는 매우 약하므로 광섬유를 연결할 때 주의하고 광학 구성 요소가 손상되지 않도록 해야 합니다. 광 변환기의 광학 구성 요소에 의해 생성된 광원은 눈에 해로울 수 있으므로 광학 변환기의 광학 구성 요소와 직접 눈을 접촉하지 마십시오. 광 변환기의 광 파워를 감지해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기를 구별할 수 있으며, 이는 라벨에 명확하게 명시되어 있으며 장비 섀시에 인쇄되어 있습니다.
