SMPTE 4K 카메라 섬유 전송 시스템 12G SDI, XLR, 이더넷, DB25 타리 및 RS485/232/422 데이터

1. DVB-ASI, SMPTE424M, SMPTE292M 및 SMPTE259M (C) 표준 준수

2. 완전 디지털 처리 기술 사용, 선명한 이미지, 색상 위상 차이 없음

3. APC 회로, 일정한 출력 광 전력, 넓은 동적 범위

4. CWDM 기술을 사용하여 다중 채널 신호 전송, 대용량, 업그레이드 용이

5. 입력에 케이블 밸런스가 있어 케이블 전송 손실 보상

6. 출력 클럭 복구 신호 지터 감소 회로로 왜곡된 신호를 매우 잘 처리할 수 있음

7. 입력/출력 케이블 전송 거리 최대 80m (BELDEN8281 케이블)

8. 산업용 등급 설계, 모듈식 설계로 장비의 신뢰성과 유연성 향상

9. 단일 다중 모드 호환, 릴레이 없는 거리 최대 20km

10. 벽걸이형, 1U 랙형, 플러그인 카드 설계, 2U 16 슬롯 섀시 지원, 이중 백업 전원 공급 장치

11. 병적 신호 지원 (옵션):

PLL 신호 SDI 위상 고정 루프의 잠금 상태를 감지합니다. 광 단말기의 위상 고정 링이 어떤 장면에서도 잠기지 않고 정상적으로 작동하도록 보장합니다.

이퀄라이저 신호, 이퀄라이저의 설계 상태를 진정으로 반영합니다. 신호의 무결성을 보장하기 위해 특정 범위 내에서 다양한 거리의 동축 케이블 신호를 효과적으로 균형 잡고 처리합니다.

SDI 매트릭스 신호, 위의 두 신호를 합성합니다. 낮이든 밤이든 어떤 장면에서 생성된 이미지도 효과적인 전송을 보장합니다.

12. 플러그 앤 플레이, 설정 불필요

13. 장치는 쌍으로 사용됩니다. 장치가 송신기와 수신기로 구분된다는 점에 유의하십시오.

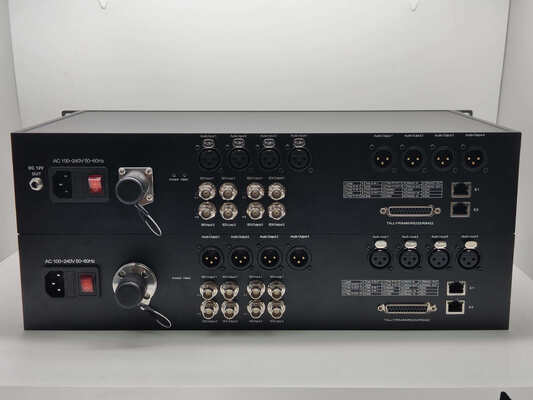

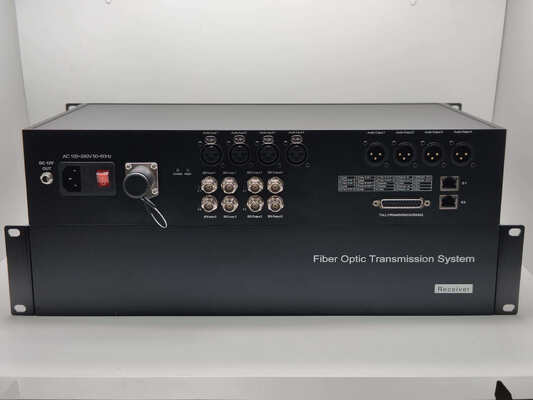

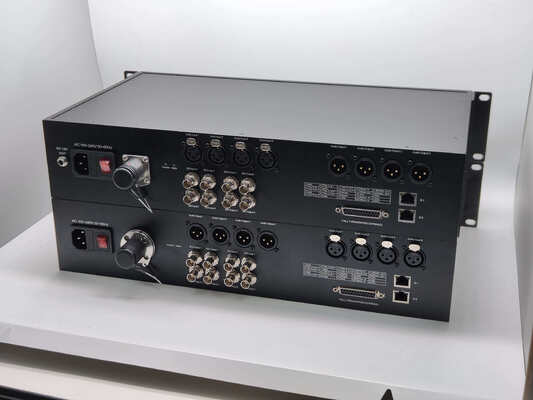

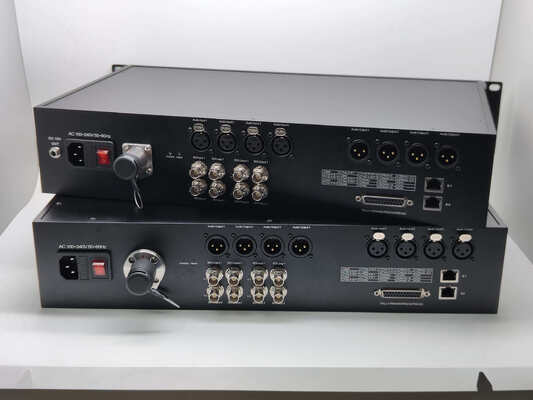

사진

응용

1. SMPTE 호환 직렬 디지털 인터페이스

2. UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4. 디지털 비디오 처리 및 편집

연결 다이어그램 참조

알림

1. 처음에는 짧은 광섬유 링크를 사용하여 장비의 모든 기능이 정상인지 확인한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 컨버터의 신호는 파워 앰프에 출력될 수 있지만, 파워 앰프의 오디오 소스는 광섬유 컨버터에 오디오 소스 신호를 출력할 수 없습니다. 그렇지 않으면 장비가 손상될 수 있습니다.

표시등 문제 해결

1: 전원 표시등 이상 (POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 결함이 있는지 확인하십시오.

소켓이 헐겁거나 느슨한지 확인하십시오.

2: 광섬유 표시등 이상 (FIBER)

답변: 광섬유 인터페이스가 느슨하고 제대로 연결되지 않았는지 확인하십시오.

광섬유의 감쇠가 너무 큰지 확인하십시오.

3: 비디오 표시등 이상 (VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시등 이상 (DATA)

답변: COM 포트, 전송 속도가 일치하는지 확인하십시오.

시리얼 포트 케이블이 거꾸로 연결되었는지 확인하십시오.

주의

낙뢰 보호, 정전기 및 접지:

장비를 설치할 때 낙뢰로 인한 접지 영향을 고려하고 예방 조치를 취하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치와 데이터 칩을 손상시킬 수 있습니다. 광섬유 컨버터의 데이터 포트를 플러그/언플러그할 때는 먼저 광섬유 컨버터의 전원을 분리하는 것이 좋습니다.

광섬유 및 광학 부품:

광섬유를 플러그할 때 주의하십시오. 광섬유 컨버터의 광학 부품은 매우 취약하므로 광학 부품 손상을 피해야 합니다. 광섬유 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로울 수 있으므로 광학 부품에 직접 눈을 접촉하지 않도록 주의해야 합니다. 광섬유 컨버터의 광 출력을 측정해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광 단말기의 광섬유 인터페이스에 광섬유를 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기로 구분될 수 있으며, 라벨에 명확하게 표시되어 있고 장비 섀시에 인쇄되어 있습니다.
