4x 3G SDI 입력 1GB 네트워크 멀티 신호 섬유 전송 장비
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 3G SDI 비디오 광섬유 변환기 | 섬유 커넥터: | LC |
|---|---|---|---|
| 섬유 종류: | 단일 섬유 단일 모드 | 파장: | 1310nm (두중 섬유) 1270/1330nm (일자 섬유) |
| 패키지: | 순간 | 보증: | 3년 |
1GB 이더넷, 4채널 3G SDI, 단일 광섬유 케이블을 통한 다중 신호 전송 장비
설명
이 장치는 확장할 수 있습니다.루프 아웃 기능이 있는 2채널 순방향 3G-SDI 비디오, 1채널 양방향 RS-485 데이터, 1채널 1000m 이더넷, 1채널 양방향 오디오를 광섬유를 통해 원거리로 동기식으로 전송합니다.
무압축 실시간 오디오 및 비디오 전송, 전문 방송 수준의 고품질, 지연 없음. MOQ 1세트라도 맞춤 제작 가능하며, 필요한 경우 문의하십시오.
기능

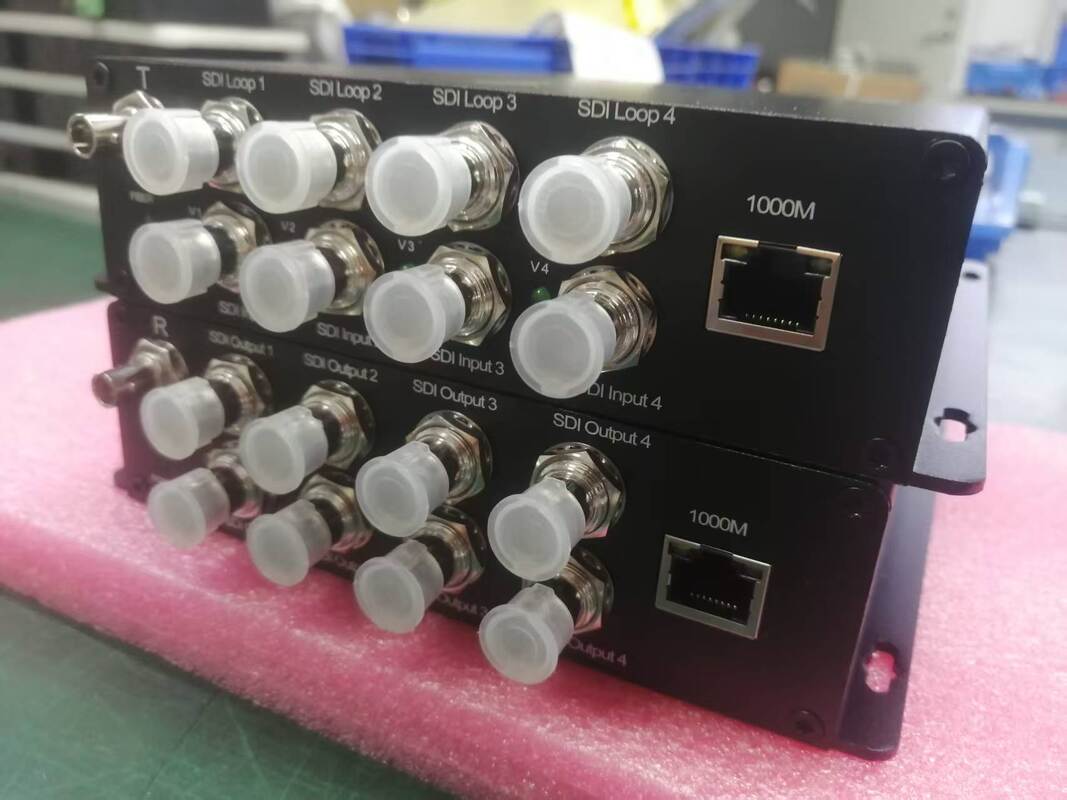

루프 아웃 기능이 있는 4x 순방향 3G-SDI
1x 1000M 이더넷
LC/ST 광 인터페이스
단일 모드 광섬유 0~20KM
특징
1. DVB-ASI, SMPTE424M, SMPTE292M, SMPTE259M (C) 표준 준수
2. 전체 디지털 처리 기술 사용, 선명한 이미지, 색상 위상차 없음
3. APC 회로 사용, 일정한 출력 광 전력, 넓은 동적 범위
4. CWDM 기술을 사용하여 다중 채널 신호 전송, 대용량, 업그레이드 용이
5. 입력에 케이블 밸런스가 있어 케이블 전송 손실 보상
6. 출력 클럭 복구 감소 신호 지터 회로를 사용하여 왜곡된 신호를 매우 잘 처리할 수 있습니다.
7. 입력/출력 케이블 전송 거리 최대 80m (BELDEN8281 케이블)
8. 산업 등급 설계, 모듈식 설계로 장비의 신뢰성과 유연성 향상
9. 단일 다중 모드 호환, 릴레이 없는 거리 최대 20km
10. 벽걸이형, 1U/2U/4U 랙형
11. 병리학적 신호 지원 (선택 사항):
PLL 신호, SDI 위상 고정 루프의 잠금 상태 감지. 광 단말기의 위상 고정 루프가 어떤 장면에서도 잠기지 않고 정상적으로 작동하는지 확인합니다.
이퀄라이저 신호; 이퀄라이저의 설계 상태를 진정으로 반영합니다. 특정 범위 내에서 다양한 거리의 동축 케이블 신호를 효과적으로 균형 잡고 처리하여 신호 무결성을 보장합니다. SDI 매트릭스 신호, 위의 두 신호를 합성합니다. 낮이든 밤이든 어떤 장면에서 생성된 이미지도 효과적인 전송을 보장합니다.
12. 장치는 쌍으로 사용됩니다. 장치는 송신기와 수신기로 구분됩니다.

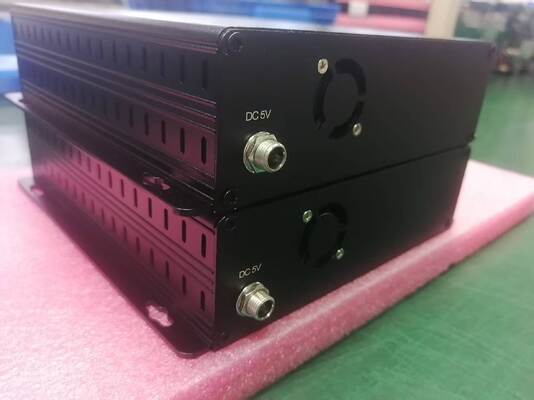

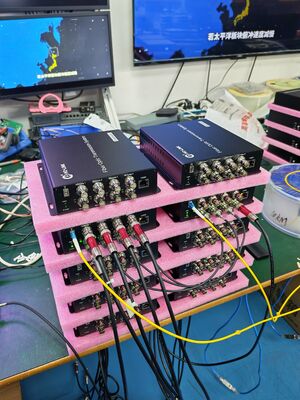

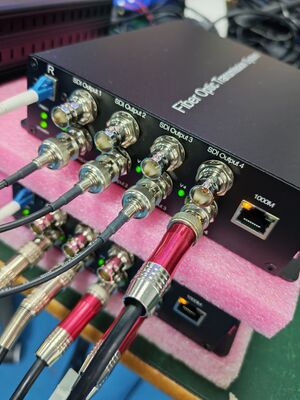

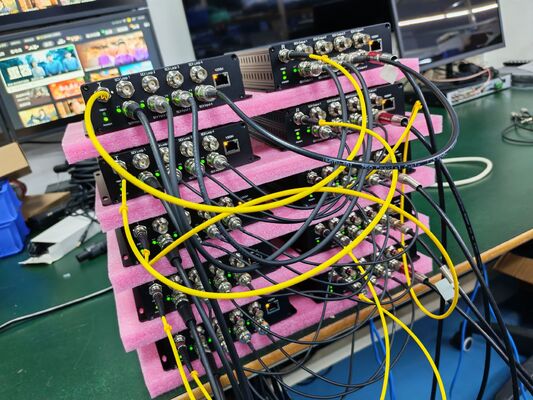

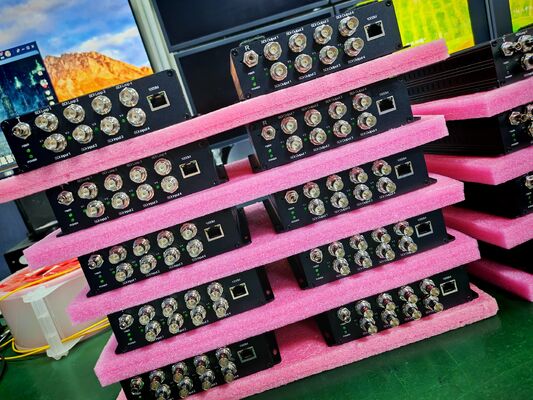

사진
응용
1. SMPTE 호환 직렬 디지털 인터페이스
2. UHDTV/4K/8K/HDTV/SDTV 비디오
3. IP 미디어 게이트웨이
4. 디지털 비디오 처리 및 편집
연결 다이어그램 참조
알림
1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용하는 것이 좋으며, 그 다음 장거리 전송을 수행하십시오.
2. 광섬유 컨버터의 신호는 파워 앰프에 출력될 수 있지만, 파워 앰프의 오디오 소스는 광섬유 컨버터에 오디오 소스 신호를 출력할 수 없습니다. 그렇지 않으면 장비가 손상될 수 있습니다.
표시등 문제 해결
1: 전원 표시등 이상 (POWER)
답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터가 고장인지 확인하십시오.
소켓이 헐겁거나 느슨한지 확인하십시오.
2: 광섬유 표시등 이상 (FIBER)
답변: 광섬유 인터페이스가 느슨하거나 제대로 연결되지 않았는지 확인하십시오.
광섬유의 감쇠가 너무 큰지 확인하십시오.
3: 비디오 표시등 이상 (VIDEO)
답변: 신호 소스를 확인하십시오.
비디오 케이블을 교체하십시오.
4: 데이터 표시등 이상 (DATA)
답변: COM 포트를 확인하고 전송 속도가 일치하는지 확인하십시오.
시리얼 포트 케이블이 거꾸로 연결되었는지 확인하십시오.
주의
낙뢰 보호, 정전기 및 접지:
장비 설치 시 낙뢰로 인한 접지 영향 및 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킬 수 있습니다. 광 컨버터의 데이터 포트를 플러그/언플러그할 때는 먼저 광 컨버터의 전원을 분리하는 것이 좋습니다.
광섬유 및 광학 부품:
광섬유를 플러그할 때는 주의하십시오. 광 컨버터의 광학 부품은 매우 취약하므로 광학 부품 손상을 피해야 합니다. 광 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로울 수 있으므로 광학 부품에 직접 눈을 접촉하지 마십시오. 광 컨버터의 광 전력을 측정해야 하는 경우 광 파워 미터를 사용하십시오.
장비 및 설치 절차:
1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광 단말기의 광섬유 인터페이스에 광섬유를 조심스럽게 삽입하십시오.
2. 장비 설치: 장비는 송신기와 수신기로 구분될 수 있으며, 라벨에 명확하게 표시되어 있고 장비 섀시에 인쇄되어 있습니다.
