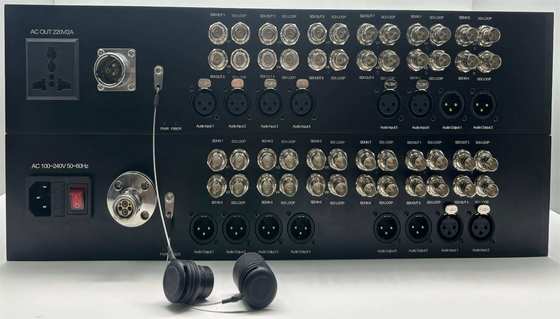

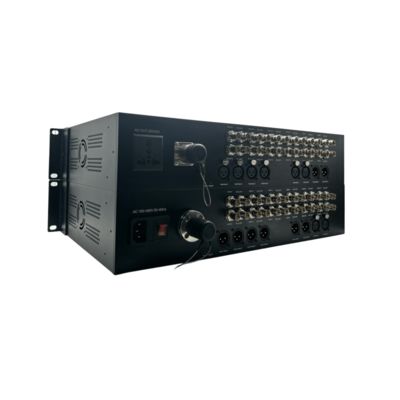

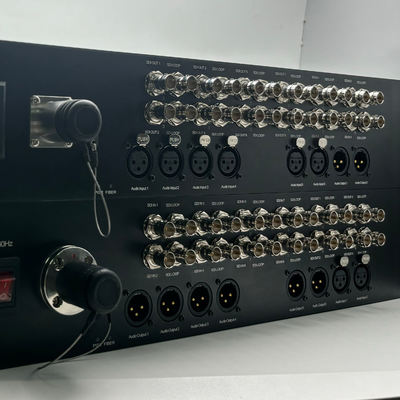

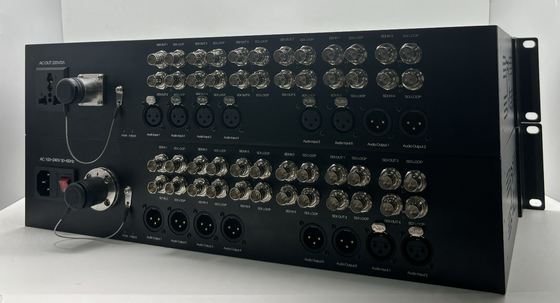

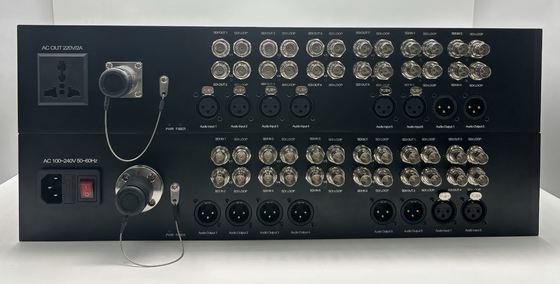

맞춤형 12포트 3G-SDI 광섬유 컨버터, 8채널 XLR 오디오, SMPTE 커넥터

단일 광섬유를 통해 12개의 압축되지 않은 3G-SDI, HD-SDI 또는 SD-SDI 비디오 채널과 8개의 XLR 오디오 채널을 원거리로 확장합니다.

최대 200미터 거리의 단일 모드 광섬유 지원.

고품질, 긴 수명 방송.

뛰어난 품질과 해상도를 위한 실시간 비디오 전송.

1080P@60, 30, 25, 24Hz, 1080I@60, 50Hz 비디오 해상도 지원.

SMPTE 424M, SMPTE 292M, SMPTE 259M 또는 DVB-ASI 준수 지원.

내장 디지털 오디오 스트림 지원. LED 상태는 작동 매개변수의 신속한 표시를 제공합니다.

설치가 쉽고 플러그 앤 플레이.

기능

8CH 순방향 3G-SDI

4CH 역방향 3GSDI

2CH 순방향 XLR 오디오

6CH 역방향 XLR 오디오

Lemo Fxw 전원 공급 장치

병리적 패턴

설명

사양:
1. 광섬유 유형: 단일 모드, 단일 광섬유(기본값)
2. 작동 거리: 0~200m
3. Lemo 커넥터: FC/LC/SC/ST(선택 사항)

SDI 비디오:
1. 비디오 인터페이스 수: 12ch(루프 포함)
2. 물리적 인터페이스: BNC
3. 최대 해상도: 1080P @ 60Hz
4. 비디오 입력 및 출력 임피던스: 75Ω(불균형)
5. 비디오 입력/출력 전압: 일반 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp
6. 비디오 비트율: 최대 11.88Gb/s
7. 비디오 SDI 표준: 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI), SMPTE425M 3Gb/s 매핑(3G-SDI), SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI), SMPIE ST-2082 12G-SDI

XLR 오디오:
1. XLR 인터페이스 수: 8
2. 신호 레벨: 0.5-4Vp-p
3. 동적 대역폭: 101dB
4. 총 고조파 왜곡(THD): -90dB
5. 샘플링 주파수: 192KHZ
6. 신호 대 잡음비(SNR): 100dB

전기 및 기계:
1. 입력 전원 요구 사항: DC 5V
2. 전원 어댑터: AC 100V~240V


패키지 포함:
1 x 3G-SDI 송신기
1 x 3G-SDI 수신기
1 x 사용자 설명서
2 x 외부 전원 공급 장치 어댑터(US/EU/UK/AU 선택 사항)

사진

응용 프로그램

1. 직렬 디지털 인터페이스와 호환되는 SMPTE

2. UHDTV/4K/8K/HDTV/SDTV 비디오

3. IP 미디어 게이트웨이

4. 디지털 비디오 처리 및 편집

연결 다이어그램 참조

알림

1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 컨버터의 신호는 전력 증폭기로 출력할 수 있지만 전력 증폭기의 오디오 소스는 광섬유 컨버터로 오디오 소스 신호를 출력할 수 없으며, 그렇지 않으면 장비가 손상됩니다.

표시기의 문제 해결

1: 전원 표시기가 비정상입니다(POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 오류가 있는지 확인하십시오.

소켓이 헐겁거나 느슨한지 여부

2: 광섬유 표시기가 비정상입니다(FIBER)

답변: 광섬유 인터페이스가 헐거워져 연결되지 않았는지 확인하십시오.

광섬유가 너무 감쇠되었는지 확인하십시오.

3: 비디오 표시기가 비정상입니다(VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시기가 비정상입니다(DATA)

답변: COM 포트, 전송 속도가 일치하는지 확인하십시오.

직렬 포트 케이블이 뒤로 연결되었는지 확인하십시오.

주의

번개 보호, 정전기 및 접지:

장치를 설치할 때는 접지로 인한 번개의 영향과 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킵니다. 광 컨버터의 데이터 포트를 연결/분리할 때는 먼저 광 컨버터의 전원 공급 장치를 분리하는 것이 좋습니다.

광섬유 및 광학 부품:

광섬유를 연결할 때는 주의하십시오. 광 컨버터의 광학 부품은 매우 깨지기 쉬우므로 광학 부품의 손상을 피해야 합니다. 광 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로우므로 광 컨버터의 광학 부품과 직접적인 눈 접촉을 하지 마십시오. 광 컨버터의 광 출력을 감지해야 하는 경우 광 전력계를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 단자의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기로 구분할 수 있으며, 장비의 라벨과 섀시에 명확하게 표시되어 있습니다.
