제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | 3G SDI-파이버 변환기 | 섬유 모듈: | 3G SFP |
---|---|---|---|
적용: | 3G SDI 방송 시스템 | HS 코드: | 8517622100 |
인터페이스 타입: | FC/SC/LC | 지지 결의안: | 1080p@60fps, 1080p@30fps |
강조하다: | 3G HD SDI,hd sdi 수신기 |
HDTV 방송 8채널 1080P 3G SDI로 1Ch RS485 데이터,180mm x 123mm x 30mm
전반적인 설명:

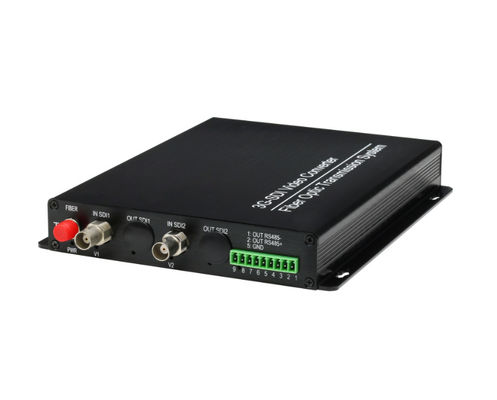

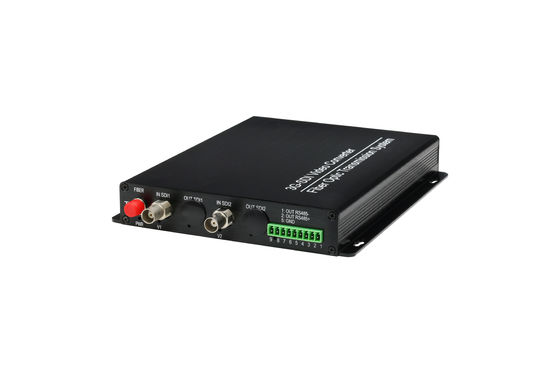

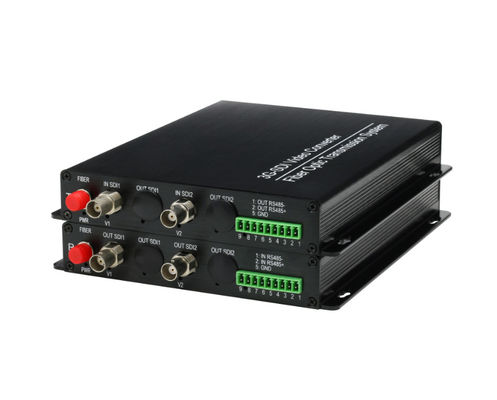

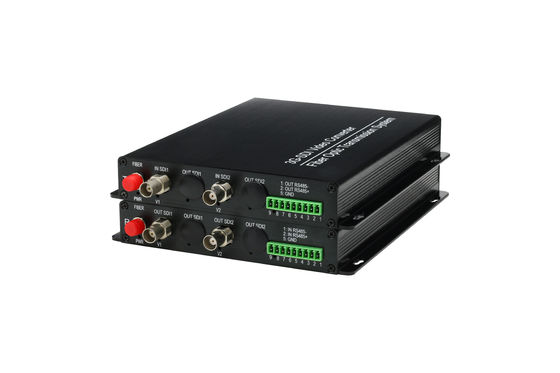

호-링크 3G/HD-SDI 송신기 및 수신기는 일방용 저비용 전송 장치입니다SD/HD/3G-SDI 비디오 단일 모드 및 멀티 모드 광섬유 케이블 전송. SD/HD/3G-SDI 송신기와 수신기는 디지털 광 전송 기술로 설계되었습니다.장거리 한방향 SD/HD-SDI 비디오 신호 전송, 한 방향 역 485 제어 신호 하나의 단일 모드 광섬유.SMPTE292M.SMPTE259M.SMPTE424 신호를 지원합니다.
특징:
18 채널HD-SDI고밀도 디지털 오디오/비디오 섬유 전송
2다 처리해병리학L 패턴
3SD, HD, 3G입력 자동 식별3개의 데이터 레이트 270Mbit/s - 1.48Gbit/s - 3Gbit/s를 지원
4S부산SMPTE-424M 3Gbps HD-SDI,SMPTE-292M HD-SDI,SMPTE-259M SDI
5. 10km 단일 모드 섬유 전송
6. 1470~1610nm CWDM 파장은 선택적입니다.
사양:
매개 변수 |
설명 | |
비디오 | 커넥터 | BNC |
인터페이스 대역폭 | 1.4835Gbps,1.485Gbps,2.97Gbps | |
임피던스 | 75Ω | |
결의 | 1920*1080@60Hz; 1920*1080@50Hz; 1920*1080@30Hz; 1920*1080@25Hz; 1920*1080@24Hz; 1280*720@60Hz 1280*720P@50Hz; 525i; 625i |
|
RS485 | 커넥터 | 산업용 터미널 |
보드율 | 자기 적응력, 최대:115200bps | |
광섬유 | 커넥터 | LC/SC |
종류 | 단일 모드 | |
파장 | 단일 모드 1310nm | |
대역폭 | 20.97Gbps/1.25Gbps | |
전송 거리 | 단일 모드:3/20/40/80km | |
다른 것 | 힘 | 전원 어댑터:DC 5V/2A |
전력 소모 | MAX 2.5W | |
온도 | -5oC ~ +70oC | |
습도 | 5% ~ 90% | |
크기 | 120mmX97.5mmX25.2mm | |
보증 | 1년 |
전형적인 응용
언급
• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.
•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.
• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.
•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.
•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.
•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.
1 우리의 모든 패키지는 국제 표준 패키지입니다
2 우리는 주문이 확정되면 즉시 우리의 제품을 배달합니다
