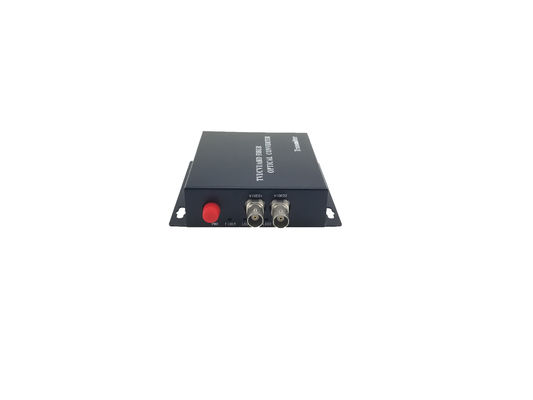

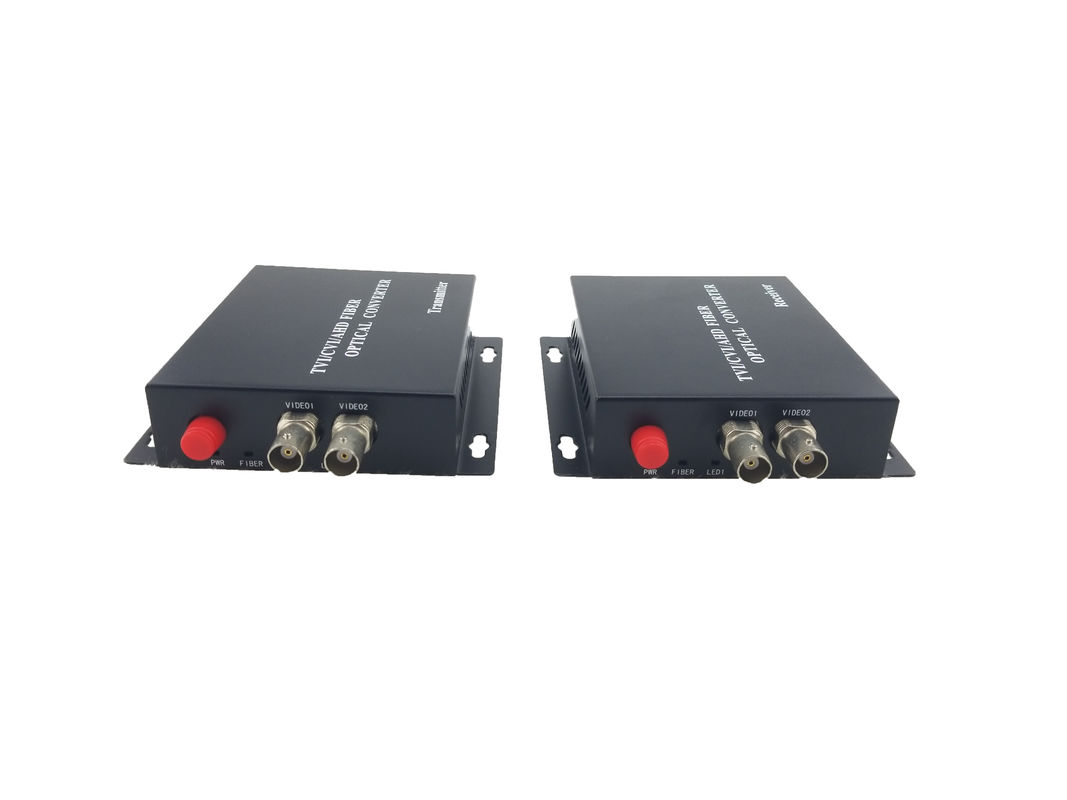

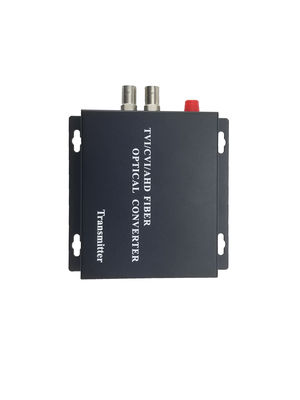

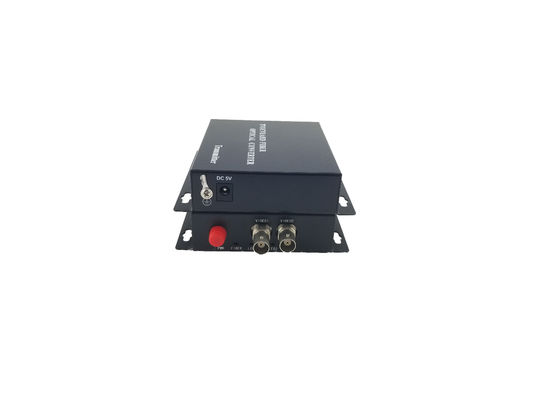

45MHz 비디오 대역폭 디지털 비디오 광 변환기 1550nm 파장

전반적인 설명


AHD 동축 HD 광 수신기는 HD 동영상을 변환 할 수 있습니다.
동축 케이블 기반 HD 비디오 전송에 따라 아날로그 변조 기술을 사용
PFM 변조 기술을 채택했기 때문에 전송 범위는 20km를 초과 할 수 있습니다.
아날로그 모니터링 기술 아키텍처에서 업그레이드 된 제품, 그것은 여전히 폐쇄형 아날로그 모니터링입니다.
이미지 및 데이터 신호의 양방향 전송은 광섬유를 사용하여 실현 될 수 있습니다.
파장 분할 멀티플렉싱 기술은 모니터링 프로젝트의 실제 수요를 충족시키기 위해 널리 사용됩니다.
고속도로와 철도, 은행, 학교와 같은 HD 모니터링 시스템.


제품 특성


*신호/소음 비율 (SNR) 은 전송 범위 내에서 변하지 않습니다.
*자동 전력 조절 및 자동 온도 보상 회로
*지표면 장착 기술
*전력 및 작동 상태 표시
* 플러그인 및 독립 구조
* 과부하 보호 장치의 자동 복구
*FC 광접속기
*NEMA 사양에 따라
*온화 교환 교체
* 초 광학 동적 범위, 조정 사용 할 필요가 없습니다

비디오 표시기
* 비디오 번호: 8
* 비디오 입력/출력 장애: 75Ω (불균형)
*비디오 대역폭 45MHz
* 비디오 형식: 1280H 및 1920H와 호환됩니다.
*비디오 전압: 500MVP-P
* 전송 단말기에 입력 반사 손실: > 15dB
* 수신 터미널에서 최대 지터: <0.2UI
* 비디오 수신 터미널의 상승/하락 시간: <0.8ns
* 비디오 인터페이스 BNC

광학 표시기
*광 인터페이스: FC
*파수장: 모노 모드 1310 (9/125μm) + 1550
*전달 범위: 일반형 모노 모드 섬유: 0-20KM

일반 지표
*실패 사이의 평균 시간 (MTBF) 은 10만 시간 이상입니다.
*운동 습도: 0~95%
전원 공급 (DC): 12V1A
*제품 크기: 16 ((cm) * 11.5 ((cm) * 2.6 ((cm)
* 패키지 크기: 30cm*20cm*8cm
*중량: 2kg



사양

오프이칼
