Ho-link 3g hd sdi 비디오 광 변환기, 광섬유 비디오 송신기 FC / SC / LC 인터페이스 타입

시스템 설계 광섬유 비디오 송신기 및 수신기

SDI 시리즈는 1/2/4/8 채널을 전송할 수 있습니다.

SD-SDI/HD-SDI/3G-SDI단일 코어 섬유를 통해 비디오

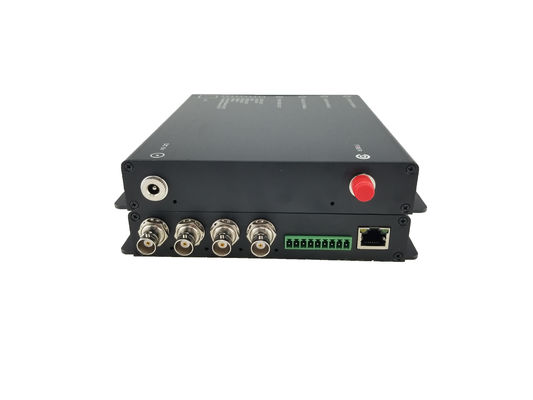

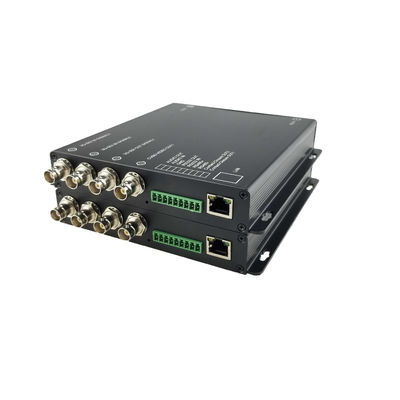

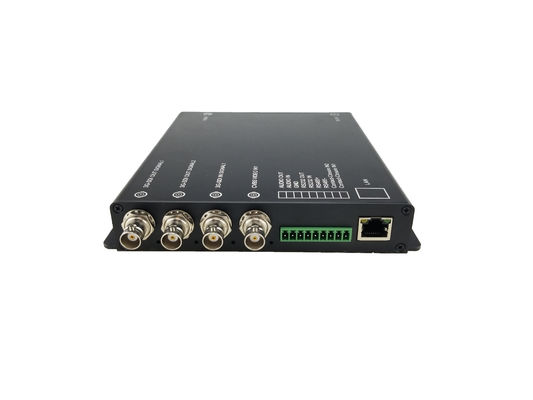

사진 쇼

단일 모드 또는 멀티 모드

SD-SDI/HD-SDI/3G-SDI단위는 LC / PC 광 연결을 지원하도록 설계되었습니다.

우리는 SC / PC 또는 ST / PC 또는 FC / PC 광학에 대한 요청에 대해 무료 패치 케이블 + 어댑터를 제공합니다

커넥터

광적 예산에 따른 전송 거리 범위

제조업체의 기본 표준은 단일 모드 20km입니다.

특징

•1/2/4/8 채널 SD-SDI/HD-SDI/3G-SDI의 비디오는 1개의 단일 섬유로 전송될 수 있습니다.

•최대 작업 속도는 3.2Gb/s입니다

•지원 SMPTE 292M (2.9Gb/s) 클럭 복구

• 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s 시리즈 인터페이스

• 파장 범위는 1310nm입니다.1550nm 및 16 다른 종류의 CWDM 파장 (ITU-T G에 따라)694.2)

• 자동 케이블 평형, 3.2Gb/s 이하의 모든 속도에 사용됩니다.벨든 1694A)

•LED 상태 표시근로조건을 감시하기 위해서

•비디오 전송 시스템은 많은 응용 프로그램 지부 구조를 지원 할 수 있습니다

•섬유 포트지원 SFP 트랜시버 핫 플러그

•SDI 비디오 형식 지원:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50720p5994

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

전형적인 응용

언급

• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.

•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.

• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.

•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.

•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.

•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.

기술 매개 변수
