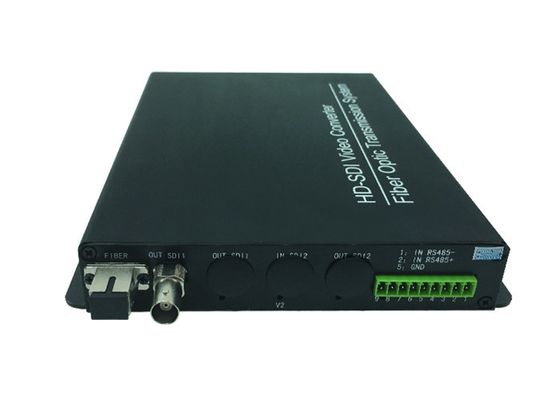

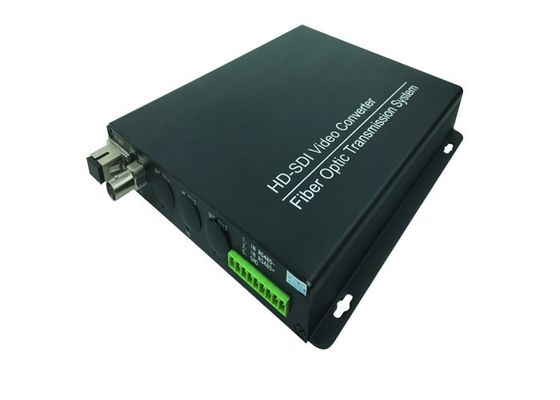

1 리버스 RS485 데이터 HD SDI 로 광섬유 변환기 광 비디오 송신기 BNC 인터페이스

    그것은 3G / HD-SDI 송신기 및 수신기입니다 한 방향으로의 저렴한 전송 장치SD/HD/3G-SDI 비디오 단일 모드 및 멀티 모드 광섬유 케이블 전송. SD/HD/3G-SDI 송신기와 수신기는 디지털 광 전송 기술로 설계되었습니다.장거리 한방향 SD/HD-SDI 비디오 신호 전송, 한 방향 역 485 제어 신호 하나의 단일 모드 광섬유.SMPTE292M.SMPTE259M.SMPTE424 신호를 지원합니다.m

특징

•1/2/4/8 채널 SD-SDI/HD-SDI/3G-SDI의 비디오는 1개의 단일 섬유로 전송될 수 있습니다.

•최대 작업 속도는 3.2Gb/s입니다

•지원 SMPTE 292M (2.9Gb/s) 클럭 복구

• 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s 시리즈 인터페이스

• 출력 파장 범위는 1310nm,1550nm 및 16 가지 다른 종류의 CWDM 파장입니다.694.2)

• 자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.

•LED 상태 표시근로조건을 감시하기 위해서

•비디오 전송 시스템은 많은 응용 프로그램 지부 구조를 지원 할 수 있습니다

•섬유 포트지원 SFP 트랜시버 핫 플러그

•SDI 비디오 형식 지원:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50,720p5994

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

전형적인 응용

언급

• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.

•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.

• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.

•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.

•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.

•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.

사양
