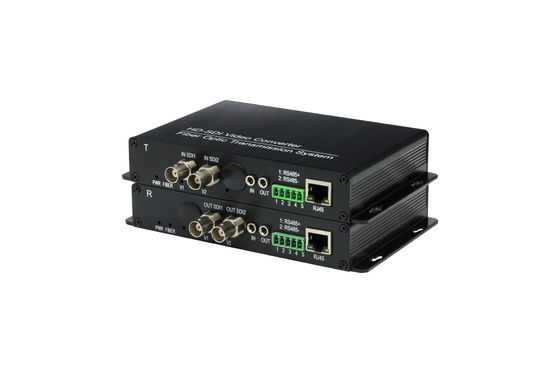

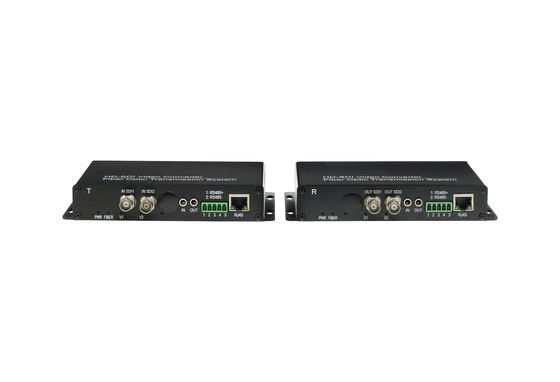

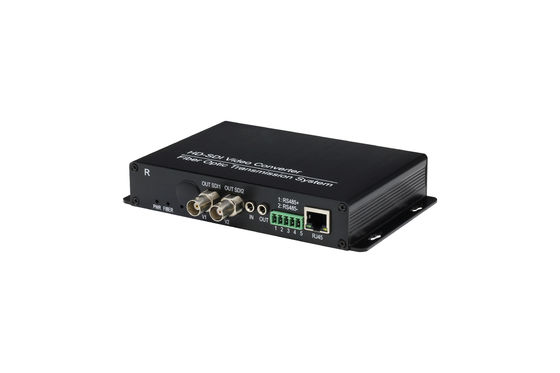

HD-SDI 2CH 광적 송수신 모듈 광미디어 변환기 확장기 최대 20km
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | HD-SDI에서 섬유 변환기 | 출력 수준: | 800mvp-p ± 10% |
|---|---|---|---|
| 샘플 주파수: | 48KHZ | 반사 손실: | 10/100Mb/초 |
| 차원: | 136*130*30mm | 비트율: | -5C ~ +70C |
| 강조하다: | hd sdi 송신기,hd sdi에서 광섬유 변환기 |
||
HD-SDI 2CH 광 수신기 모듈 최대 20km까지의 광섬유 미디어 변환기 확장기
제품 설명
그것은 3G / HD-SDI 송신기 및 수신기입니다 한 방향으로의 저렴한 전송 장치SD/HD/3G-SDI 비디오 단일 모드 및 멀티 모드 광섬유 케이블 전송. SD/HD/3G-SDI 송신기와 수신기는 디지털 광 전송 기술로 설계되었습니다.장거리 한방향 SD/HD-SDI 비디오 신호 전송, 한 방향 역 485 제어 신호 하나의 단일 모드 광섬유.SMPTE292M.SMPTE259M.SMPTE424 신호를 지원합니다.m
특징
•1/2/4/8 채널 SD-SDI/HD-SDI/3G-SDI의 비디오는 1개의 단일 섬유로 전송될 수 있습니다.
•최대 작업 속도는 3.2Gb/s입니다
•지원 SMPTE 292M (2.9Gb/s) 클럭 복구
• 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s 시리즈 인터페이스
• 출력 파장 범위는 1310nm,1550nm 및 16 가지 다른 종류의 CWDM 파장입니다.694.2)
• 자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
•LED 상태 표시근로조건을 감시하기 위해서
•비디오 전송 시스템은 많은 응용 프로그램 지부 구조를 지원 할 수 있습니다
•섬유 포트지원 SFP 트랜시버 핫 플러그
•SDI 비디오 형식 지원:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p5994
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
전형적인 응용
언급
• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.
•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.
• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.
•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.
•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.
•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.
4기술 사양
| 항목 | 전형적 값 |
| HD-SDI 인터페이스 | |
| 커넥터 | BNC |
| 비트 속도 | 1.485Gb/s |
| 임페던스 | 75Ω |
| 수익 손실 | >15dB |
| 출력 수준 | 800mVp-p±10% |
| 상승 및 하락 시간(HD-SDI) | ≤270ps |
| HD-SDI Alignment jitter (100KHz) | ≤0.2UI |
| HD-SDI 타이밍 지터 (10Hz) | <1.0UI |
| 표준 | SMPTE-292M HD-SDI 표준을 준수 |
| 오디오 인터페이스 (선택) | |
| 커넥터 | 피닉스커넥터 |
| 임페던스 | 입력 고저항성, 출력 600오 |
| 정량화 등급 | 24비트 |
| 표본의 빈도 | 48KHz |
| 오디오 입력/출력 전압 | 2VP-P |
| 대역폭 | 20Hz~20KHz |
| 전체 하모닉 왜곡 | 00.1% |
| FE 인터페이스 | |
| 커넥터 | RJ45 |
| 프레임 길이 | 64바이트에서 1552/1536바이트까지 |
| 작동 모드 | 기본 자동 부정 |
| 비트 속도 | 10/100Mb/s |
| 듀플렉스 | 반/전복복합 건물 |
| 포트 VLAN | 기본 설정: 닫힌. 즉, 모든 포트가 같은 LAN을 공유합니다. |
| 흐름 제어 | 기본 설정: 열려 있습니다 |
| 표준 | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T |
| RS485 인터페이스 | |
| 커넥터 | 피닉스커넥터 |
| 보드율 | 0~115.2Kb/s |
| 비트 오류 비율 | < 10-9 |
| 듀플렉스 | 반두중장 |
| 콘솔 인터페이스 | |
| 커넥터 | RJ45 |
| 보드율 | 38400 |
| 비트 | 8 |
| 멈춰 | 1 |
| 부당성 검사 | 아무 것도 |
| EMU/EMU-EX 인터페이스 | |
| 커넥터 | RJ45 |
| 비트 속도 | 10Mb/s 또는 100Mb/s 자동 적응 |
| 데스크톱 장비의 전력 및 소비 | |
| 전원 공급 | DC 12V |
| DC 입력 전압 범위 | 8V~14V |
| 전력 소비 | 3W±10% |
| 래크 장착 체시의 전력 및 소비 | |
| 전원 공급 | AC 220V / DC 48V |
| DC 입력 전압 범위 | -36~-72V DC |
| AC 입력 전압 범위 | 176~264V |
| 각 카드에 대한 전력 소비 | 3W±10% |
| 환경 요구 사항 | |
| 작동 온도 | -30~60°C |
| 상대 습도 | ≤ 95%, 응축이 없습니다. |
| 저장 온도 | -40~85°C |
| 장비의 차원 | |
|
래크 장착 체스의 차원 (래크 오어) |
330mmx 178mm x 482mm |
| 데스크톱 장비 크기 | 180mmx 123mm x 30mm |
