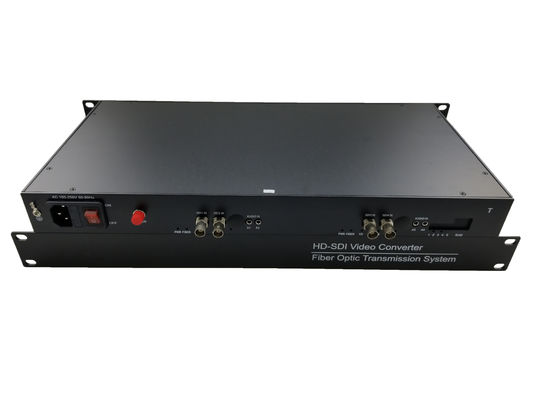

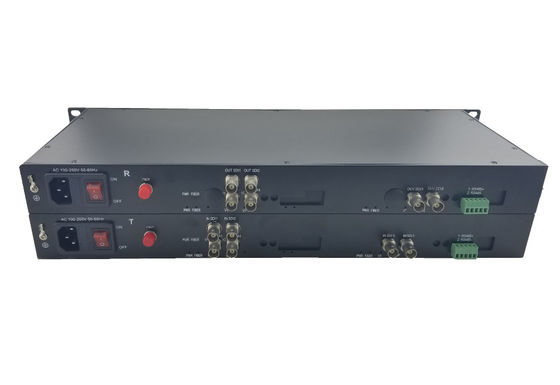

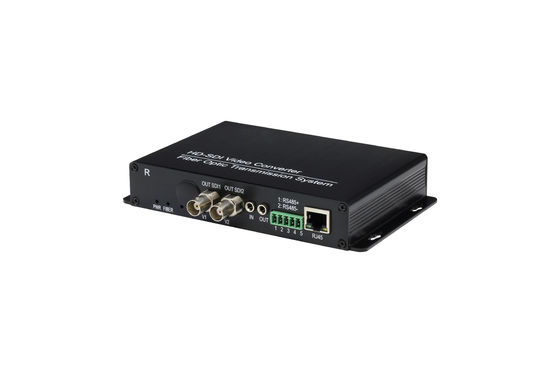

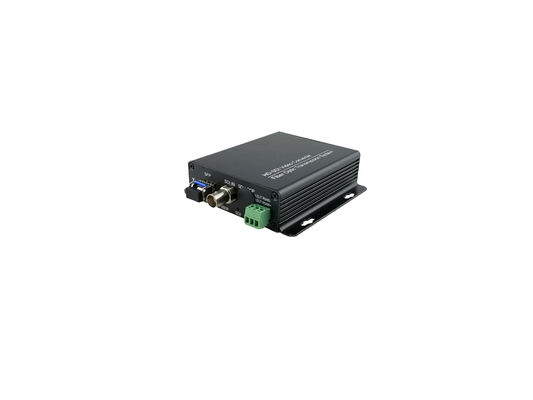

1 / 2 / 4 / 8 / 16 Ch HD SDI 가 유선 변환기 485 / 232 / 422 데이터와 함께 임베디드

    그것은 3G / HD-SDI 송신기 및 수신기입니다 한 방향으로의 저렴한 전송 장치SD/HD/3G-SDI 비디오 단일 모드 및 멀티 모드 광섬유 케이블 전송. SD/HD/3G-SDI 송신기와 수신기는 디지털 광 전송 기술로 설계되었습니다.장거리 한방향 SD/HD-SDI 비디오 신호 전송, 한 방향 역 485 제어 신호 하나의 단일 모드 광섬유.SMPTE292M.SMPTE259M.SMPTE424 신호를 지원합니다.m

특징

•1/2/4/8 채널 SD-SDI/HD-SDI/3G-SDI의 비디오는 1개의 단일 섬유로 전송될 수 있습니다.

•최대 작업 속도는 3.2Gb/s입니다

•지원 SMPTE 292M (2.9Gb/s) 클럭 복구

• 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s 시리즈 인터페이스

• 출력 파장 범위는 1310nm,1550nm 및 16 가지 다른 종류의 CWDM 파장입니다.694.2)

• 자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.

•LED 상태 표시근로조건을 감시하기 위해서

•비디오 전송 시스템은 많은 응용 프로그램 지부 구조를 지원 할 수 있습니다

•섬유 포트지원 SFP 트랜시버 핫 플러그

•SDI 비디오 형식 지원:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50,720p5994

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

적용











기술 지표

텔레비전 신호 표준파장	SMPTE 259M A, B, C, D, SMPTE 297M, SMPTE 305M, SMPTE 310M, SMPTE 344M, M2S 및 DVB-ASI
입력값 수	1
출력 수	1 또는 2 (선택 가능)
반사 손실	> 15DB
균형 잡힌	0-300m @ 270Mb / s
커넥터	75Ω BNC
거리	0~500M (MM) / 0~120KM (SM)

광학적 특성

섬유량	1CH
케이블 전송 유형	단일 모드 섬유 (다중 모드 선택)
출력 전력	-5 ~ 10dBm (80km 동안 0 ~ 5dBm)
수신기 민감도	-26dBm (60km에서 -30dBm)
파장	> 14dB
지터	<0.2UI
커넥터	FC/PC (SC/PC 선택)

TV BNC 출력 (EO / OE):

생산량	1 채널 송신 루프 (선택) 수신 끝 2 방향
신호 수준	800mV
상승 / 하락 시간	900ps
반사 손실	15dB
지터	75Ω BNC
파장	1310nm (1550nm 선택적 초장거리)

전기 사양

입력 전력	12 VDC @1A
전력 소모량 (최대)	송신기 1.8W 수신기 1.5W
작동 온도	-10°C~55°C
저장 온도	-10°C70°C까지
작동 습도	0~95% (집화되지 않는)
순중량	1000g한 쌍당
케이스 자료	알루미늄
