1/2/4/6/8/16 채널 3G-SDI 섬유 비디오 변환기 RS485 Sdi 비디오 송신기 및 수신기 지원
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 3G SDI-파이버 변환기 | 출력/입력 파장: | 1310nm/1550nm |
|---|---|---|---|
| 섬유 모드: | 단일 모드 또는 다중 모드 | 전송거리: | 20/40/80km |
| 인터페이스 타입: | FC/SC/LC | 데이터 형태: | RS-232/422/485 |
| 강조하다: | 광섬유 변환기,비디오 디지털 광 변환 장치 |
||

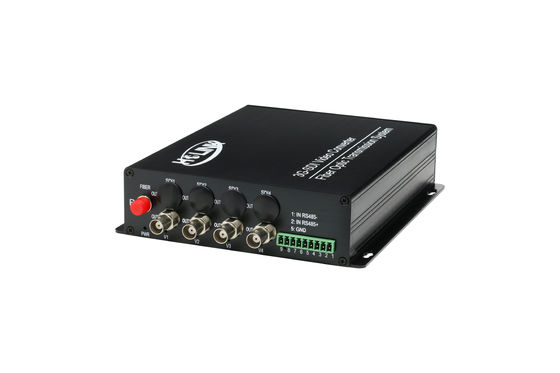

3G-SDI 변환기 지원 RS485 sdi 비디오 송신기 및 광섬유로 수신기
제품 설명
시스템 설계 광섬유 비디오 송신기 및 수신기
SDI 시리즈는 1/2/4/8 채널을 전송할 수 있습니다.
SD-SDI/HD-SDI/3G-SDI단일 코어 섬유를 통해 비디오
단일 모드 또는 멀티 모드
SD-SDI/HD-SDI/3G-SDI단위는 LC / PC 광 연결을 지원하도록 설계되었습니다.
우리는 SC / PC 또는 ST / PC 또는 FC / PC 광학에 대한 요청에 대해 무료 패치 케이블 + 어댑터를 제공합니다
커넥터
광적 예산에 따른 전송 거리 범위
제조업체의 기본 표준은 단일 모드 20km입니다.
특징
•1/2/4/8 채널 SD-SDI/HD-SDI/3G-SDI의 비디오는 1개의 단일 섬유로 전송될 수 있습니다.
•최대 작업 속도는 3.2Gb/s입니다
•지원 SMPTE 292M (2.9Gb/s) 클럭 복구
• 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s 시리즈 인터페이스
• 파장 범위는 1310nm입니다.1550nm 및 16 다른 종류의 CWDM 파장 (ITU-T G에 따라)694.2)
• 자동 케이블 평형, 3.2Gb/s 이하의 모든 속도에 사용됩니다.벨든 1694A)
•LED 상태 표시근로조건을 감시하기 위해서
•비디오 전송 시스템은 많은 응용 프로그램 지부 구조를 지원 할 수 있습니다
•섬유 포트지원 SFP 트랜시버 핫 플러그
•SDI 비디오 형식 지원:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50720p5994
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
네트워크 애플리케이션
|
스펙
|
||
|
비디오
|
표준
|
SMPTE-292M HD-SDI 표준
|
|
비율
|
1.485Gb/s
|
|
|
출력 임페던스
|
75Ω
|
|
|
수익 손실
|
>15dB
|
|
|
전력 수준
|
800mVp-p ± 10%
|
|
|
인터페이스
|
BNC
|
|
|
비디오 메모리
|
< 0.8ns
|
|
|
SD-SDI 표적 jitter (1KHz~27MHz)
|
<0.2UIp-p
|
|
|
SD-SDI 타이밍 지터 (10Hz~27MHz)
|
<0.2UIp-p
|
|
|
HD-SDI 표적 jitter (100KHz~148.5MHz)
|
<0.2UIp-p
|
|
|
HD-SDI 타이밍 지터 (10Hz~148.5MHz)
|
<1.0UIp-p
|
|
|
광학 성능
|
출력/입력 파장
|
1310nm/1550nm
|
|
변속력
|
+2dBm~-3dBm, 0dBm~-5dBm, -8dBm~-15dBm,
|
|
|
감수성
|
-24dBm 이상
|
|
|
인터페이스
|
LC/SC/FC
|
|
|
섬유 모드
|
단일 모드 또는 복수 모드
|
|
|
전송 거리
|
20/40/80km
|
|
|
데이터 (선택)
|
출력/입력 파장
|
1310nm/1550nm
|
|
변속력
|
+2dBm~-3dBm, 0dBm~-5dBm, -8dBm~-15dBm
|
|
|
감수성
|
-24dBm 이상
|
|
|
인터페이스
|
LC/SC/FC
|
|
|
섬유 모드
|
단일 모드 또는 복수 모드
|
|
|
|
전송 거리
|
20/40/80km
|
|
데이터 (선택)
|
데이터 형식
|
RS-232/422/485
|
|
데이터 바드 속도
|
0~115.2Kbps
|
|
|
데이터 샘플링 빈도
|
2MHz
|
|
|
기호 오류 비율
|
< 10-9
|
|
|
커넥터
|
피닉스
|
|
|
오디오 (선택)
|
표본의 빈도
|
32KHz
|
|
오디오 샘플 인코딩
|
18비트
|
|
|
입력 임페던스
|
높은 임피던스 (불균형)
|
|
|
출력 임페던스
|
75Ω (불균형)
|
|
|
최대 입력/출력 전압
|
3.5Vp-p
|
|
|
삽입 이득
|
0dB±1dB
|
|
|
주파수 반응
|
0.07~14KHz@3dB
|
|
|
SNR
|
≥85dB (중량)
|
|
|
오디오 인터콤
|
지원 아이폰, 론본 하프 듀플렉스 인터콤 시스템
|
|
|
전환 값
(선택)
|
인터페이스
|
피닉스
|
|
입력 신호
|
액티브 또는 패시브 전환 값
|
|
|
외식
|
12V
|
|
|
출력 신호
|
리레 스위치 출력
|
|
|
출력 부하
|
1A@30VDC 또는 0.5A@125VAC
|
|
포장 및 운송
1 우리의 모든 패키지는 국제 표준 패키지입니다
2 우리는 주문이 확정되면 즉시 우리의 제품을 배달합니다
