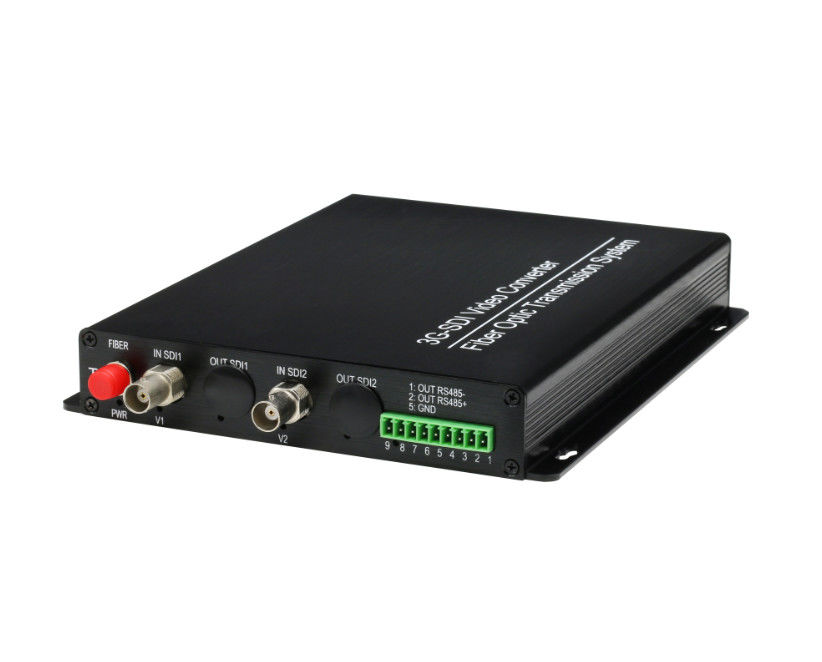

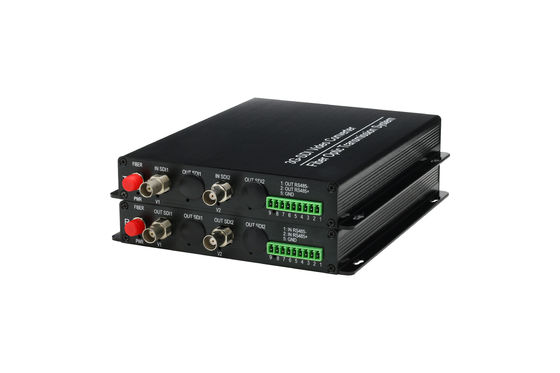

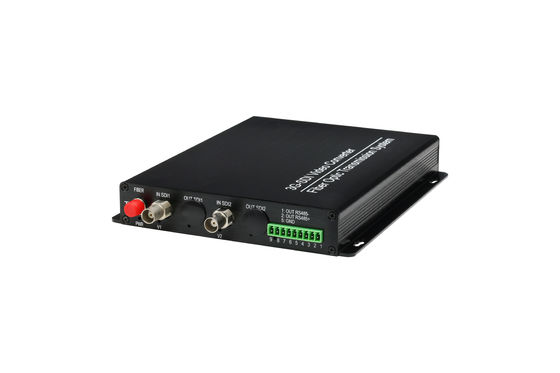

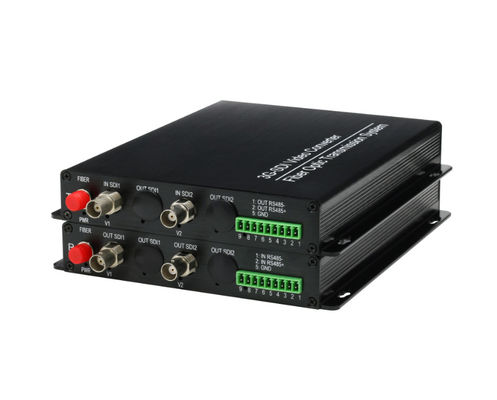

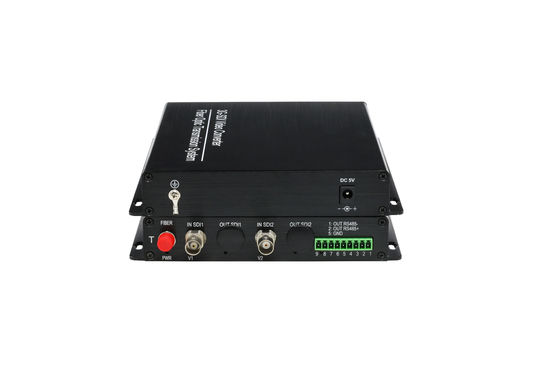

2 채널 3g-Sdi 섬유 비디오 변환기 RS485, WDM 비디오 변환기

간략 한 소개

HD-SDI 광학 트랜스시버는 TV 산업용으로 설계되었으며, 높은 신뢰성과 높은 성능을 제공합니다.The system support signals accord with standards of SMPTE424M (시스템 지원 신호는 SMPTE424M의 표준과 일치합니다)SMPTE292M, SMPTE259M, SMPTE344M 그리고 DVB-ASI와 같은 디지털 TV 신호를 지원합니다(EN50083-9), 오디오 및 텔레비전 제품의 산업 및 관련 요구 사항을 충족합니다.2채널 비디오,4채널 비디오SDI 광학 트랜시버가 준비되어 있습니다.

주요 특징

•3G/HD/SD-SDI 고화질 디지털 코드 및 압축되지 않는 비디오 전송

•작업 속도는 270 Mbps에서 2.97Gbps까지 있습니다.

•모든 SMPTE 259M 표준을 지원, 270Mbps - 360Mbps에서 작동

•지원 SMPTE424M,SMPTE292M,SMPTE259M,SMPTE344M 및 DVB-ASI ((270Mb/s) 표준

•300M (1000ft) 자동 케이블 균형 @ SD 모드;150 M (500ft) 자동 케이블 균형 @ HD/3G(벨든 1694A)

•시스템 작동 상태를 모니터링하는 LED 표시기

•네트워크 관리 기능은 선택적입니다.

•역행 Rs485/ 232 데이터는 선택적입니다.

•독립 또는 19"표준 3U,4U,5.5U 래크 장착

•특수 ASIC 설계, 핫스워프 기능을 지원

•3G/HD/SD 고해상도 비디오 신호를 지원합니다.

•입력 신호의 부재에서, 자동으로 레이저 머리를 종료 레이저의 수명을 연장

•광출력 파장 범위는 1310nm, 1550nm에서 최대 16 CWDM 파장 (ITU-T G.694.2 준수)

기본 기준

전형적인 응용

언급

• 광학 전력 예산은 멀티 모드 ((62.5/125m), 싱글 모드 ((9/125m) 에 적합합니다.

•50/125m 멀티모드 섬유를 사용할 경우 광전력 예산에서 3dB를 빼십시오.

• 광학 전송 거리는 광섬유의 광적 손실 및 커넥터, 스플라이스 및 패치 패널에 의해 추가 손실로 제한됩니다.

•최대 전송 거리는 또한 광섬유 대역폭에 의해 제한됩니다.

•자립 단위의 전원 어댑터는 제3자가 제조합니다. 전원 어댑터는 미국, 유럽, 영국 또는 호주 전원 플러그에 포함되어 있습니다.

•특별 요구 사항 및 사용자 정의를 위해 공장과 연락하는 것을 자유로이하십시오.
