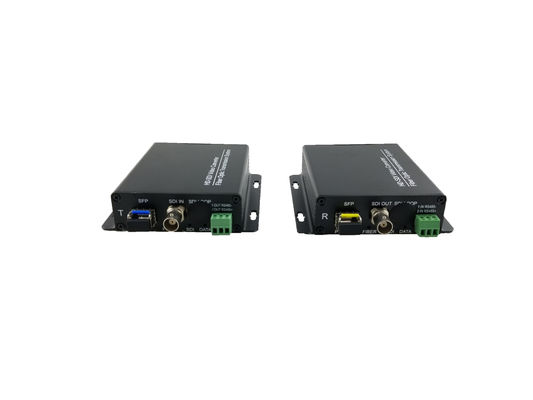

1Ch 1080P Hd-sdi 광섬유 비디오 송신기와 수신기, SDI 루프 आऊ트 및 1Ch 리버스 RS485 데이터
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | HD-SDI에서 섬유 변환기 | 지원 정의: | 1080p@30Hz |
|---|---|---|---|
| 작동 온도: | -40~85C | 적용 표준: | SMPTE-292M HD-SDI 및 SMPTE-259M SD-SDI |
| 자료 비율: | 2.97GB/s, 1.485GB/s 및 270MB/s | 섬유 종류: | SM 또는 MM |
| 파이버 컨넥터: | FC 기본값, SC 선택 가능 | 소재: | 알루미늄 합금 |
| 전송거리: | 0 ~ 100km, 20km 기본값 | 키워드: | HD-SDI 비디오 송신기 |
HD 비디오 오디오 전송 1080p 비디오 송신기 HD-SDI 광섬유 변환기 RS485 싱글 모드 최대 20/40/80km
생산량:
그것은 3G / HD-SDI 송신기 및 수신기입니다 한 방향으로의 저렴한 전송 장치SD/HD/3G-SDI 비디오 단일 모드 및 멀티 모드 광섬유 케이블 전송. SD/HD/3G-SDI 송신기와 수신기는 디지털 광 전송 기술로 설계되었습니다.장거리 한방향 SD/HD-SDI 비디오 신호 전송, 한 방향 역 485 제어 신호 하나의 단일 모드 광섬유.SMPTE292M.SMPTE259M.SMPTE424 신호를 지원합니다.
SDI 광섬유 변환기는 최신 비디오 프로세스 기술을 채택합니다.1 채널 비디오 및 1 채널 리버스 RS485 데이터 신호의 장거리 및 고품질 전송을 실시간으로 지원합니다.. 그리고 신호 포맷 범위는 19.4Mbps ~ 2.97Gbps, 지원 SMPTE292, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M 등

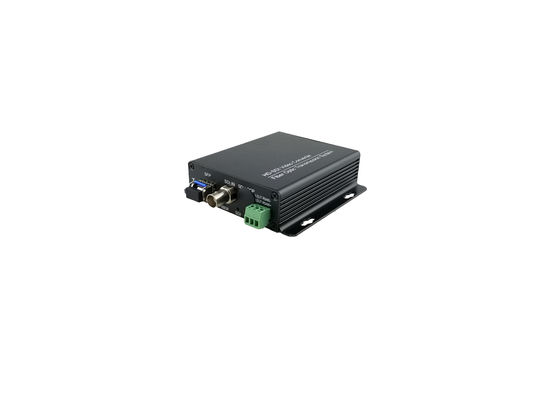

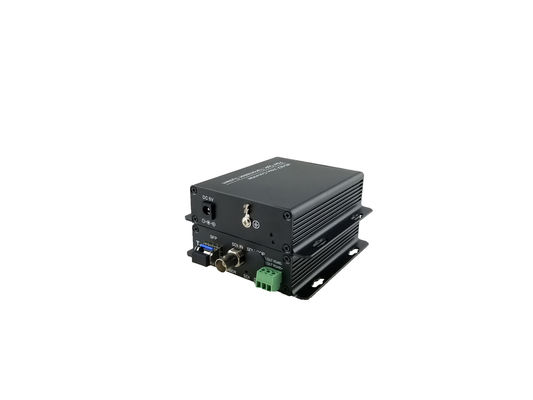

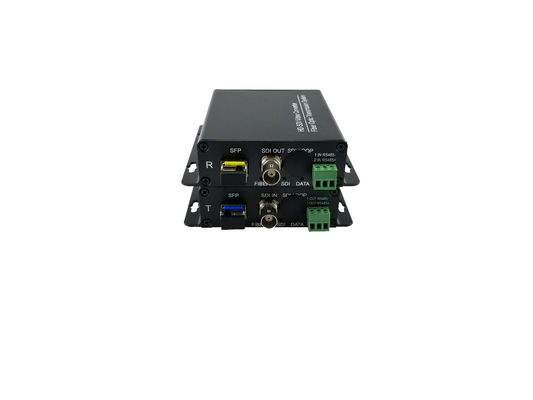

앞면 그림:
기능 및 특징:
1, 1 채널 비디오 및 1 채널 RS485 데이터 전송을 지원
2, SM 섬유 케이블을 통해 최대 20KM의 거리에
3, 19.4Mb/s~2.97Gb/s로 사용할 수 있습니다
4, 100m 자동 케이블 평형, 2.97Gb/s 아래의 모든 속도를 위해 적합
5, 영상 손상 재생 릴레를 지원
6, 모든 중요한 매개 변수를 모니터링하는 LED 표시기
7, 소프트웨어가 필요하지 않습니다, 플러그 앤 플레이를 지원합니다
8, 전압 및 전자기 보호 기능과 함께
특징
| 매개 변수 | 설명 | |
| 비디오 | 커넥터 | BNC |
| 인터페이스 대역폭 | 1.4835Gbps,1.485Gbps,2.97Gbps | |
| 임피던스 | 75Ω | |
| 결의 |
1920*1080@60Hz; 1920*1080@50Hz; 1920*1080@30Hz; 1920*1080@25Hz; 1920*1080@24Hz; 1280*720@60Hz 1280*720P@50Hz; 525i; 625i |
|
| RS485 | 커넥터 | 산업용 터미널 |
| 보드율 | 자기 적응력, 맥스115,200bps | |
| 광섬유 | 자기 적응력, 맥스115,200bps | LC/SC |
| 종류 | 단일 모드 | |
| 파장 | 단일 모드 1310nm | |
| 대역폭 | 20.97Gbps/1.25Gbps | |
| 전송 거리 | 단일 모드3/20/40/80km | |
| 다른 것 | 힘 | 전원 어댑터DC 5V/2A |
| 전력 소모 | MAX 2.5W | |
| 온도 | -5°C~ +70°C | |
| 습도 | 5% ~ 90% | |
| 크기 | 120mmX97.5mmX25.2mm | |
| 보증 | 3년 | |
| 제품 모델 | HDSDI |
| 전송 거리 | 0~20km ((선택 40km/60km) |
| 파장 | 1310nm/1550nm |
| 광섬유 연결 장치 유형 | SC/PC |
| 전송 전력 | -10~-3dBm |
| 섬유수 | 1핵 |
| 수신기 민감도 | 34dBm보다 낫습니다. |
| 표준과 호환 | 지원 SMPTE292M, SMPTE259M 표준 |
| 비율 | 270Mbps ~ 1.5Gbps로 작동합니다. |
| 비디오 인터페이스 | 1 BNC |
| 데이터 인터페이스 | 1 RS485 산업 터미널 |
| 명목 입력과 출력 수준 | 800mVp-p±10% |
| 명목 입력 및 출력 임페던스 | 75Ω |
| 샘플링 빈도 | 32K/48KHz |
| 명목 입력과 출력 수준 | 불균형 2V p-p |
| 작동 온도 | 0에서 40도 섭씨 / 32에서 104도 파렌하이트 |
| 저장 온도 | -20에서 60도 섭씨 /-4에서 140도 파렌하이트 |
| 상대 습도 | 20~90%RH (집화 없이) |
| 전력 요구 사항 | 5~24VDC |
연결 다이어그램
주의: 케이블을 조심스럽게 넣고 꺼내
포장 및 운송
포장 내용
1) 메인 유닛. SDI 광섬유 확장기
2) 수동
3) 전원 어댑터
