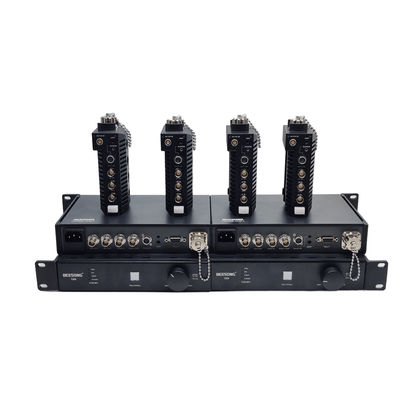

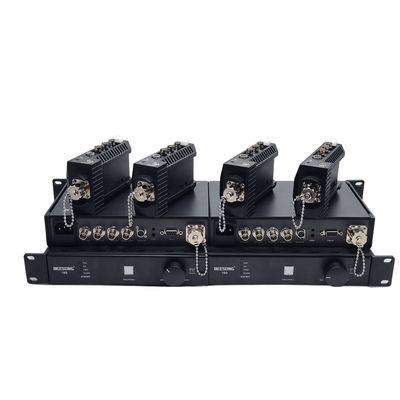

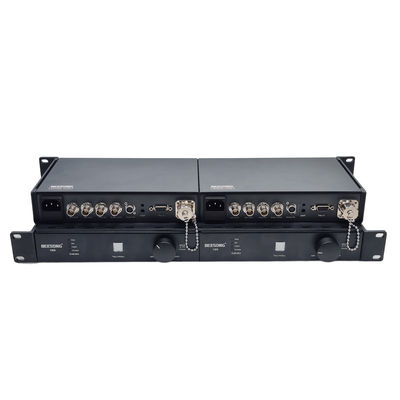

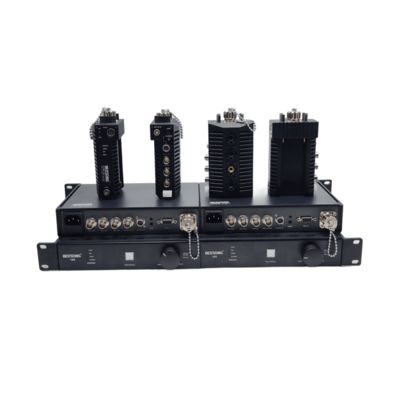

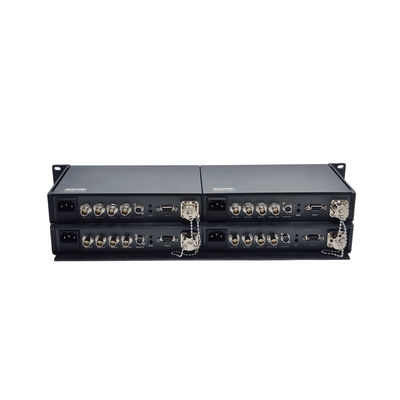

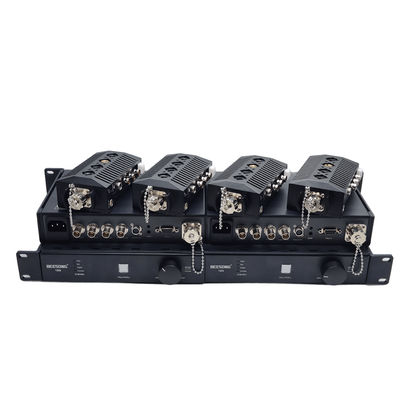

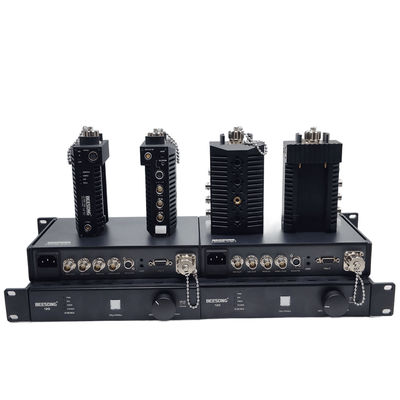

랙 마운트 체시 4K SDI 소니 카메라 파이버 전송 시스템, 파이버 카메라 어댑터 + 파이버 베이스 스테이션
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product Name: | EFP Camera Control System | Fiber Connector: | ODC |
|---|---|---|---|
| Fiber Type: | Single fiber single mode | Wavelength: | 1270nm/1330nm |
| Package: | Netural | Warranty: | 3 years |
1U 랙 4K EFP-광섬유 카메라 시스템 (베이스 스테이션 제어 포함) - 라이브 이벤트용
개요
이 제품은 SONY 카메라를 위해 특별히 설계되었으며, 멀티 카메라 제작에 뛰어난 화질을 제공합니다. 특히 방송 분야의 멀티 카메라 제작 환경에 적합하며, 현장에서 비교할 수 없는 편리함을 제공합니다.
멀티 카메라 협업 설정을 통해 Sony 풀 프레임 및 S35 카메라의 강력한 성능 이점을 최대한 활용할 수 있습니다. 매력적인 얕은 피사계 심도 효과는 배경을 흐리게 하면서 피사체에 정확하게 초점을 맞춰 영화 촬영과 같은 전문적인 느낌을 연출합니다. 넓고 비교할 수 없는 다이내믹 레인지는 하이라이트와 그림자를 포함한 모든 세부 사항을 정교하게 포착하며, 생생한 색상 영역은 실제 색상을 완벽하게 재현하여 이미지를 생생하게 만듭니다.
흥미진진한 라이브 방송, 감동적인 콘서트, 몰입감 넘치는 TV 쇼 또는 기타 빠르고 멀티 카메라 협업 등, 까다로운 제작 프로젝트를 쉽게 처리하고 놀라운 영화 수준의 시각 효과를 제공할 수 있습니다.
핵심 기능 측면에서 이 제품은 단순하고 유연한 작동 인터페이스로 독창적으로 설계되었습니다. 단 하나의 광섬유(ODC) 연결만으로 거의 모든 전송 시스템에 적응할 수 있어 복잡한 배선 과정을 크게 단순화하고 안정적이고 효율적인 신호 전송을 보장합니다. 또한, 멀티 카메라의 이미지 매개변수를 통일적으로 조정하고 정확하게 일치하도록 세심하게 지원합니다. Sony의 전문 RCP(원격 제어 패널)를 사용하면 언제든지 이미지를 원격으로 제어하고 미세 조정하여 여러 카메라 위치에서 원활한 협업을 실현하고 더욱 쉽게 제작할 수 있습니다.
기능
1 채널 전방향 12G SDI 비디오 (로컬 루프 아웃 포함)
1 채널 역방향 PGM
1 채널 8핀 REMOTE
1 채널 역방향 2.5mm REMOTE
1 채널 3.5 Grip
1 채널 12P Hirose
ODC 광섬유
970 배터리 전원 공급
특징
기술적 특성
1. ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) 및 ST-259 (SD) 지원;
DVB-ASI 및 AES10 (MADI) 호환;
2. 클럭 복구 기능; (클럭 복구기는 고주파 지터를 약화시키고 순수한 저지터 클럭을 사용하여 데이터를 완전히 재생성합니다);
3. 클럭 복구기는 11.88Gb ps, 5.94Gb ps, 2.97Gb ps, 1.4 85Gb ps 또는 1.001 분수 서브 레이트 및 270Mbps SMPTE 레이트에 고정됩니다;
4. 신호 입력에는 자동 케이블 이퀄라이제이션(EQ) 기능이 있으며, 출력에는 드라이브(CD) 기능이 있습니다;
5. 플러그인 SFP 광 모듈을 지원하며, 현장의 실제 요구 사항 및 다양한 거리 또는 인터페이스에 해당하는 광 모듈에 따라 교체할 수 있습니다. 단일 모드 단일 섬유/이중 섬유 전송 거리 10KM(기본값) 지원;
6. 상태 표시등 표시 지원;
7. 광범위한 전압 9-18V 전원 공급 장치를 지원하며, 작동 중 떨어지는 것을 방지하기 위해 잠금 장치가 있는 전원 플러그;
8. 플러그 앤 플레이, 디버깅 불필요;
광학적 특성
파장: 1310nm (단일 모드 이중 섬유), 1270nm/1330nm (단일 모드 단일 섬유)
섬유 유형: 9/125um 단일 모드
속도: 12Gbps
송신기 전력: 0~-3dB
수신기 감도: -12dB
섬유 커넥터: ODC
전송 거리: 단일 모드 섬유, 10km
파장: 1310nm (단일 모드 이중 섬유), 1270nm/1330nm (단일 모드 단일 섬유)
섬유 유형: 9/125um 단일 모드
속도: 12Gbps
송신기 전력: 0~-3dB
수신기 감도: -12dB
섬유 커넥터: ODC
전송 거리: 단일 모드 섬유, 10km
사진
응용 분야
방송 비디오 전송
교통 운영(ITS)의 고품질 HD-SDI 비디오 모니터링
고품질 이미지 METRO 보안
항공 감시 시스템
석유 및 가스 주변 침입자
감지 군사 응용 프로그램 구내 네트워크
연결 다이어그램
알림
1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용한 다음 장거리 전송을 수행하는 것이 좋습니다.
2. 광섬유 컨버터의 신호는 전력 증폭기로 출력될 수 있지만, 전력 증폭기의 오디오 소스는 광섬유 컨버터로 오디오 소스 신호를 출력할 수 없습니다. 그렇지 않으면 장비가 손상됩니다.
표시기의 문제 해결
1: 전원 표시등이 비정상입니다(POWER)
답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 오류가 있는지 확인하십시오.
소켓이 헐겁거나 느슨한지 여부
2: 광섬유 표시등이 비정상입니다(FIBER)
답변: 광섬유 인터페이스가 헐겁고 연결되지 않았는지 확인하십시오.
광섬유가 너무 감쇠되었는지 확인하십시오.
3: 비디오 표시등이 비정상입니다(VIDEO)
답변: 신호 소스를 확인하십시오.
비디오 케이블을 교체하십시오.
4: 데이터 표시등이 비정상입니다(DATA)
답변: COM 포트, 전송 속도가 일치하는지 확인하십시오.
직렬 포트 케이블이 뒤로 연결되었는지 확인하십시오.
주의
번개 보호, 정전기 및 접지:
장치를 설치할 때는 번개에 의한 접지의 영향과 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킵니다. 광섬유 컨버터의 데이터 포트를 연결/분리할 때는 먼저 광섬유 컨버터의 전원을 차단하는 것이 좋습니다.
광섬유 및 광학 부품:
광섬유를 연결할 때는 주의하십시오. 광섬유 컨버터의 광학 부품은 매우 깨지기 쉬우므로 광학 부품의 손상을 피해야 합니다. 광섬유 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로우므로 광섬유 컨버터의 광학 부품과 직접적인 눈 접촉을 하지 마십시오. 광섬유 컨버터의 광 출력을 감지해야 하는 경우 광 전력계를 사용하십시오.
장비 및 설치 절차:
1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.
2. 장비 설치: 장비는 송신기와 수신기로 구분할 수 있으며, 장비의 라벨과 섀시에 명확하게 표시되어 있습니다.
