ODC Fiber 4K 12G SDI 광 전송 시스템 (베이스 스테이션 포함)

특징

기술적 특징

1. ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) 및 ST-259 (SD) 지원;
DVB-ASI 및 AES10 (MADI)와 호환;
2. 클럭 복구 기능; (클럭 복원기는 고주파 지터를 약화시키고 순수 저지터 클럭을 사용하여 데이터를 완전히 재생합니다);
3. 클럭 복원기는 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 분수 하위 속도 및 270Mbps SMPTE 속도에 고정됩니다;
4. 신호 입력에는 자동 케이블 이퀄라이제이션(EQ) 기능이 있고, 출력에는 드라이브(CD) 기능이 있습니다;
5. 플러그인 SFP 광 모듈 지원, 현장 실제 요구 사항 및 다른 거리 또는 인터페이스에 해당하는 광 모듈에 따라 교체 가능; 단일 모드 단일 광섬유/듀얼 광섬유 전송 거리 10KM (기본값) 지원;
6. 상태 표시등 지원;
7. 넓은 전압 9-18V 전원 공급 장치 지원, 작동 중 떨어짐 방지를 위한 잠금 장치가 있는 전원 플러그;
8. 플러그 앤 플레이, 디버깅 불필요;

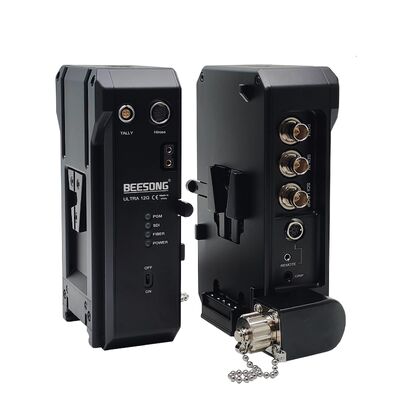

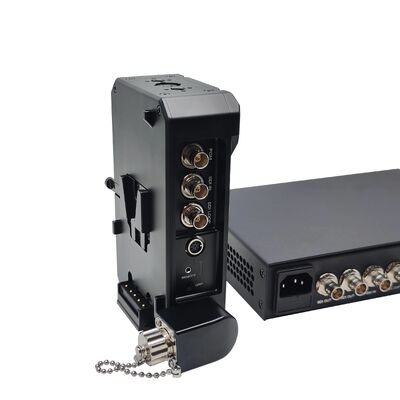

사진

응용

방송 비디오 전송

교통 운영 (ITS)의 고품질 HD-SDI 비디오 모니터링

고품질 이미지 메트로 보안

항공 감시 시스템

석유 및 가스 경계 침입자

탐지 군사 응용 프로그램 전제 네트워크

연결 다이어그램

알림

1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용하는 것이 좋으며, 그 다음 장거리 전송을 하십시오.

2. 광섬유 컨버터의 신호는 파워 앰프에 출력될 수 있지만, 파워 앰프의 오디오 소스는 광섬유 컨버터에 오디오 소스 신호를 출력할 수 없습니다. 그렇지 않으면 장비가 손상될 수 있습니다.

표시등 문제 해결

1: 전원 표시등 이상 (POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 결함이 있는지 확인하십시오.

소켓이 꽉 조여지지 않았거나 느슨한지 확인하십시오.

2: 광섬유 표시등 이상 (FIBER)

답변: 광섬유 인터페이스가 느슨하게 연결되지 않았는지 확인하십시오.

광섬유의 감쇠가 너무 큰지 확인하십시오.

3: 비디오 표시등 이상 (VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시등 이상 (DATA)

답변: COM 포트를 확인하고, 전송 속도가 일치하는지 확인하십시오.

시리얼 포트 케이블이 거꾸로 연결되었는지 확인하십시오.

주의

낙뢰 보호, 정전기 및 접지:

장치를 설치할 때 낙뢰 접지의 영향을 고려하고 예방 조치를 취하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킬 수 있습니다. 광섬유 컨버터의 데이터 포트를 플러그/언플러그할 때는 먼저 광섬유 컨버터의 전원을 차단하는 것이 좋습니다.

광섬유 및 광학 부품:

광섬유를 플러그할 때 주의하십시오. 광섬유 컨버터의 광학 부품은 매우 취약하므로 광학 부품 손상을 피해야 합니다. 광섬유 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로울 수 있으므로 광섬유 컨버터의 광학 부품에 직접 눈을 접촉하지 않도록 주의해야 합니다. 광섬유 컨버터의 광 출력을 감지해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기로 구분할 수 있으며, 라벨에 명확하게 표시되어 있고 장비 섀시에 인쇄되어 있습니다.
