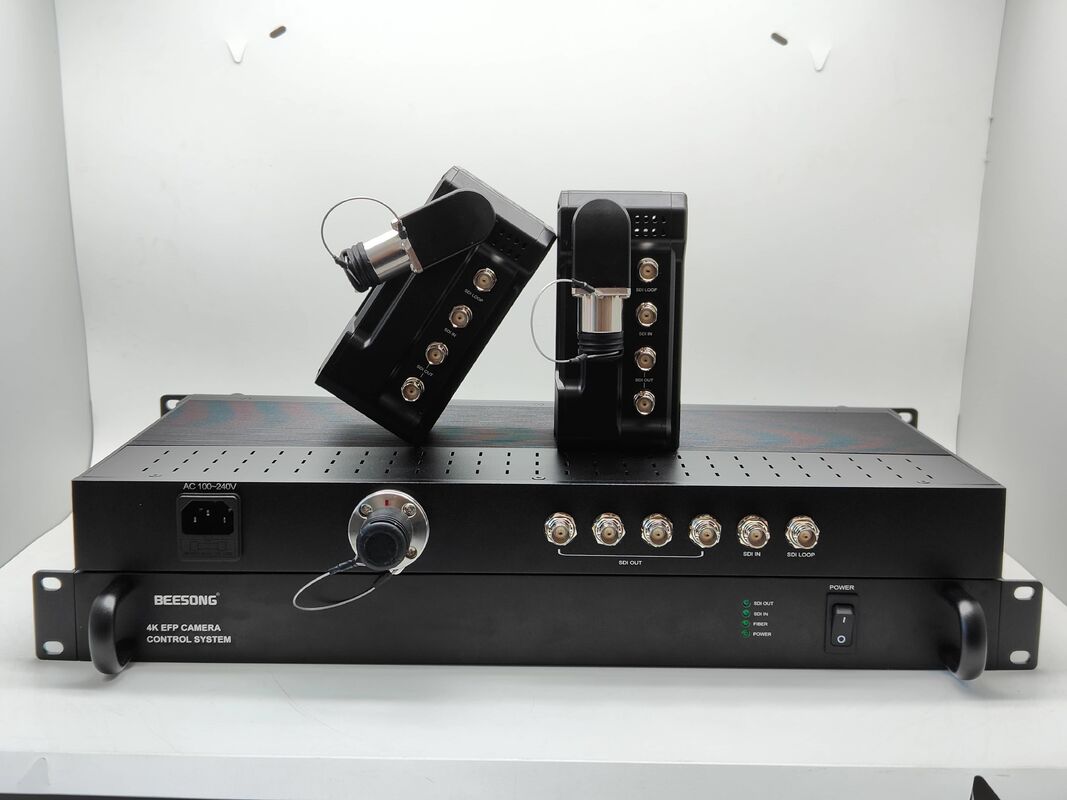

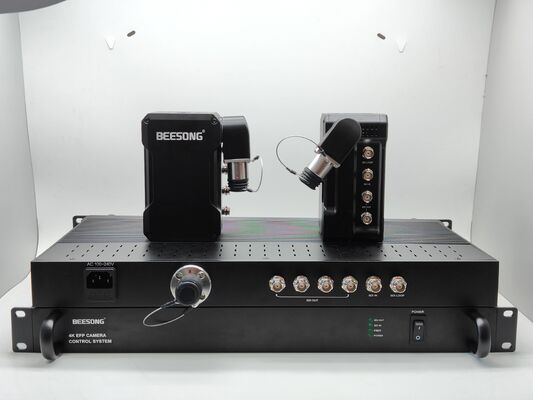

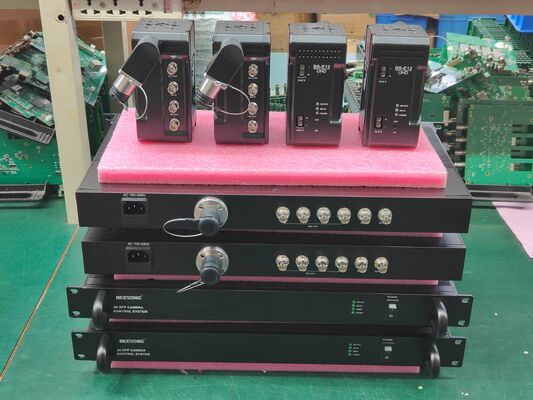

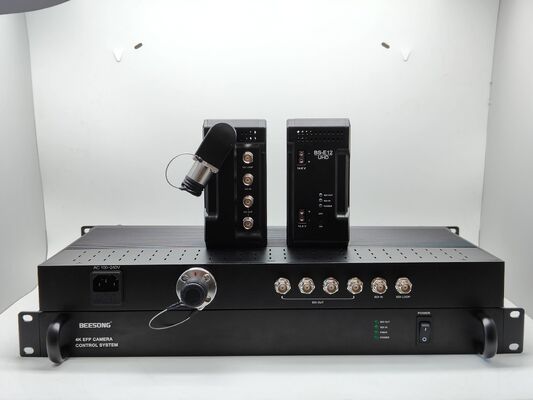

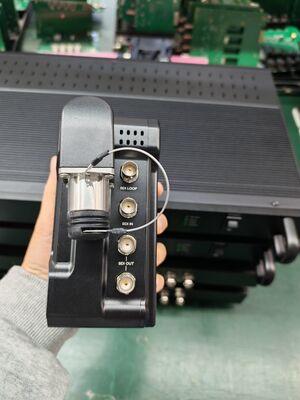

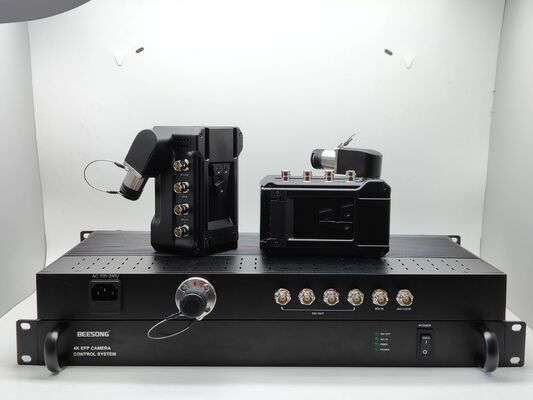

Blackmagic SMPTE 4K 12G-SDI 광섬유 전송 시스템용

특징

기술적 특성

1. ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD)를 지원합니다.
DVB-ASI 및 AES10(MADI)과 호환됩니다.
2. 시계 복구 기능; (클럭 복원기는 고주파 지터를 약화시키고 순수 저지터 클럭을 사용하여 데이터를 완전히 재생성합니다.)
3. 클럭 복원기는 11.88Gb ps, 5.94Gb ps, 2.97Gb ps, 1.4 85Gb ps 또는 1.001 분수 하위 속도 및 270Mbps SMPTE 속도로 고정되어 있습니다.
4. 신호 입력에는 자동 케이블 이퀄라이제이션(EQ) 기능이 있고 출력에는 드라이브(CD) 기능이 있습니다.
5. 사이트의 실제 요구와 해당 광학 모듈에 대한 다양한 거리 또는 인터페이스에 따라 교체할 수 있는 플러그인 SFP 광학 모듈을 지원합니다. 단일 모드 단일 광섬유/이중 광섬유 전송 거리 10KM(기본값) 지원;
6. 지원 상태 표시 등;
7. 넓은 전압 9-18V 전원 공급 장치, 작동 중에 떨어지는 것을 방지하기 위해 잠금 장치가 있는 전원 플러그를 지원합니다.
8. 플러그 앤 플레이, 디버깅 없음;

영화

애플리케이션

방송영상전송

교통 운영(ITS) 분야의 고품질 HD-SDI 비디오 모니터링

고품질 이미지 METRO 보안

항공전자 감시 시스템

석유 및 가스 경계 침입자

탐지 군사 애플리케이션 구내 네트워크

연결 다이어그램

알림

1. 처음으로 짧은 광섬유 링크를 사용하여 장비의 모든 기능이 정상적인지 확인한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 변환기의 신호는 전력 증폭기로 출력될 수 있지만 전력 증폭기의 오디오 소스는 오디오 소스 신호를 광섬유 변환기로 출력할 수 없습니다. 그렇지 않으면 장비가 태워집니다.

표시기 문제 해결

1: 전원 표시등이 비정상입니다(POWER).

답변:전원 어댑터가 장비 요구 사항을 충족하는지, 아니면 전원 어댑터에 오류가 발생하는지 확인하세요.

소켓이 단단하지 않거나 느슨하지 않은지 여부

2: 파이버 표시기가 비정상입니다(FIBER).

답변:광섬유 인터페이스가 느슨하고 연결되지 않았는지 확인하십시오.

광섬유가 너무 감쇠되었는지 확인하십시오.

3: 비디오 표시기가 비정상입니다(VIDEO).

답변:신호 소스를 확인하세요

비디오 케이블 교체

4: 데이터 표시가 비정상입니다(DATA).

답변:전송 속도가 일정한지 COM 포트를 확인하세요.

직렬 포트 케이블이 뒤쪽으로 연결되어 있는지 확인하십시오.

주목

낙뢰 보호, 정전기 및 접지:

장치를 설치할 때 낙뢰에 의한 접지 영향 및 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치와 데이터 칩을 손상시킵니다. 광 변환기의 데이터 포트를 연결/분리할 때 먼저 광 변환기의 전원 공급 장치를 분리하는 것이 좋습니다.

섬유 및 광학 부품:

광 변환기의 광학 구성 요소는 매우 약하므로 광섬유를 연결할 때 주의하고 광학 구성 요소가 손상되지 않도록 해야 합니다. 광 변환기의 광학 구성 요소에 의해 생성된 광원은 눈에 해로울 수 있으므로 광학 변환기의 광학 구성 요소와 직접 눈을 접촉하지 마십시오. 광 변환기의 광 파워를 감지해야 하는 경우 광 파워 미터를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 터미널의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기를 구별할 수 있으며, 이는 라벨에 명확하게 명시되어 있으며 장비 섀시에 인쇄되어 있습니다.
