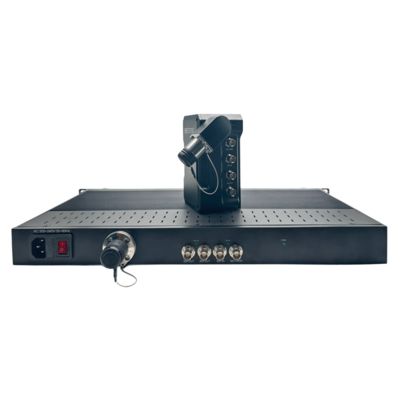

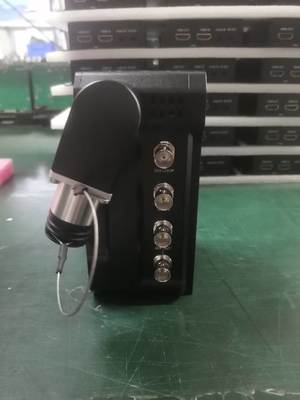

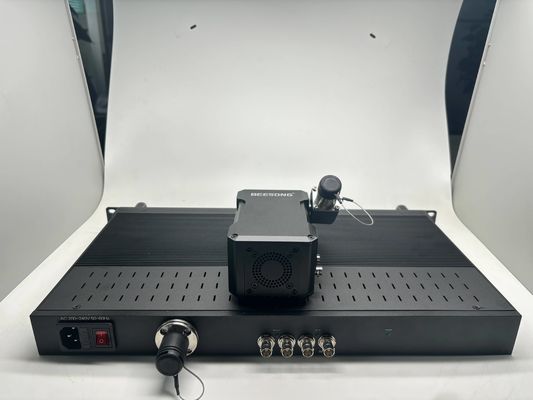

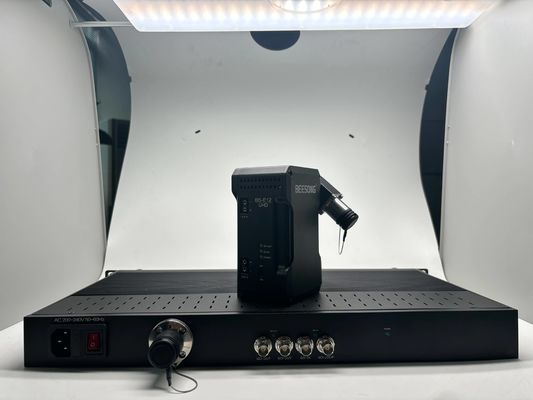

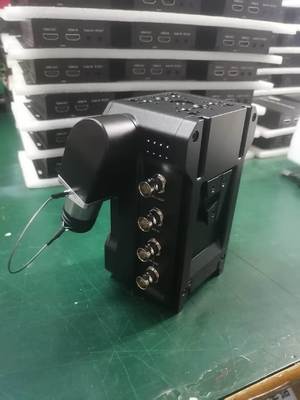

SMPTE 4K 12G-SDI PGM 비디오 반환과 함께 섬유 전송 시스템

특징

기술적 특성

1. ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD) 지원;
DVB-ASI 및 AES10(MADI)과 호환;
2. 클럭 복구 기능; (클럭 복원기는 고주파 지터를 약화시키고 순수한 저지터 클럭을 사용하여 데이터를 완전히 재생성합니다);
3. 클럭 복원기는 11.88Gb ps, 5.94Gb ps, 2.97Gb ps, 1.4 85Gb ps 또는 1.001 분수 서브 레이트 및 270Mbps SMPTE 레이트에 고정됩니다;
4. 신호 입력에는 자동 케이블 이퀄라이제이션(EQ) 기능이 있고 출력에는 드라이브(CD) 기능이 있습니다;
5. 현장 및 다양한 거리 또는 인터페이스에 해당하는 광학 모듈의 실제 요구 사항에 따라 교체할 수 있는 플러그인 SFP 광학 모듈 지원; 단일 모드 단일 섬유/이중 섬유 전송 거리 10KM(기본값) 지원;
6. 상태 표시등 표시 지원;
7. 넓은 전압 9-18V 전원 공급 장치 지원, 작동 중 떨어지는 것을 방지하기 위한 잠금 장치가 있는 전원 플러그;
8. 플러그 앤 플레이, 디버깅 불필요;

사진

응용 프로그램

방송 비디오 전송

교통 운영(ITS)의 고품질 HD-SDI 비디오 모니터링

고품질 이미지 METRO 보안

항공 전자 감시 시스템

석유 및 가스 주변 침입자

감지 군사 응용 프로그램 구내 네트워크

연결 다이어그램

알림

1. 장비의 모든 기능이 정상인지 확인하기 위해 처음에는 짧은 광섬유 링크를 사용한 다음 장거리 전송을 수행하는 것이 좋습니다.

2. 광섬유 컨버터의 신호는 전력 증폭기로 출력할 수 있지만 전력 증폭기의 오디오 소스는 광섬유 컨버터로 오디오 소스 신호를 출력할 수 없으며, 그렇지 않으면 장비가 손상됩니다.

표시기의 문제 해결

1: 전원 표시등이 비정상입니다(POWER)

답변: 전원 어댑터가 장비 요구 사항을 충족하는지 또는 전원 어댑터에 오류가 있는지 확인하십시오.

소켓이 헐겁거나 느슨한지 여부

2: 광섬유 표시등이 비정상입니다(FIBER)

답변: 광섬유 인터페이스가 헐겁고 연결되지 않았는지 확인하십시오.

광섬유가 너무 감쇠되었는지 확인하십시오.

3: 비디오 표시등이 비정상입니다(VIDEO)

답변: 신호 소스를 확인하십시오.

비디오 케이블을 교체하십시오.

4: 데이터 표시등이 비정상입니다(DATA)

답변: COM 포트, 전송 속도가 일치하는지 확인하십시오.

직렬 포트 케이블이 거꾸로 연결되었는지 확인하십시오.

주의

번개 보호, 정전기 및 접지:

장치를 설치할 때는 번개로 인한 접지의 영향과 예방 조치를 고려하는 것이 좋습니다. 강한 정전기는 장비의 광학 장치 및 데이터 칩을 손상시킵니다. 광 컨버터의 데이터 포트를 연결/분리할 때는 먼저 광 컨버터의 전원 공급 장치를 분리하는 것이 좋습니다.

광섬유 및 광학 부품:

광섬유를 연결할 때는 주의하십시오. 광 컨버터의 광학 부품은 매우 깨지기 쉬우므로 광학 부품의 손상을 피해야 합니다. 광 컨버터의 광학 부품에서 생성되는 광원은 눈에 해로우므로 광 컨버터의 광학 부품과 직접적인 눈 접촉을 하지 마십시오. 광 컨버터의 광 출력을 감지해야 하는 경우 광 전력계를 사용하십시오.

장비 및 설치 절차:

1. 광섬유 설치: 광섬유 링크가 설치 요구 사항을 충족하는지 확인한 후 광섬유를 광 단자의 광섬유 인터페이스에 조심스럽게 삽입하십시오.

2. 장비 설치: 장비는 송신기와 수신기로 구분할 수 있으며 장비의 라벨과 섀시에 명확하게 표시되어 있습니다.
